Procédé utilisé
SEE&SHOOT® sous dallage (Brevet Européen n°EP1914350)
Localisation du chantier
L’immeuble se trouve dans le 11ème arrondissement de Paris. Il est situé dans une zone à morphologie plane à 450 m du canal St. Martin.
Maître d’Ouvrage
SPGI – Société Parisienne de Gérance d’Immeubles
Extension de l’intervention
Affaissements d’environ 39,00 ml de semelles filantes et 9,50 m2 de semelles isolées.
Typologie de l’ouvrage
L’intervention a concerné deux bâtiments :
– une copropriété (RDC+3) avec structure porteuse en maçonnerie et bois, fondée sur semelles filantes et isolées;
– un loft (RDC+1) avec structure porteuse en maçonnerie, fondé sur semelles filantes.
Contexte d’intervention

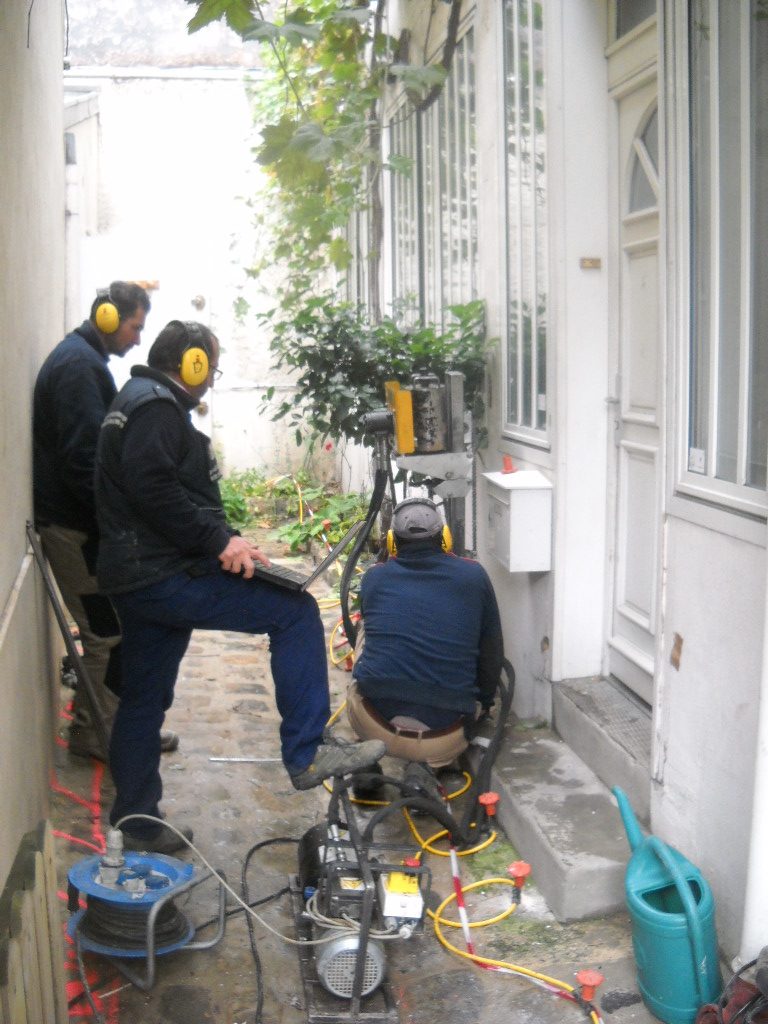

L’ouvrage se situe en milieu urbain avec accessibilité réduite. La zone d’intervention est localisée au fond d’une cour nécessitant l’utilisation de camions de petit gabarit.
Cause des désordres

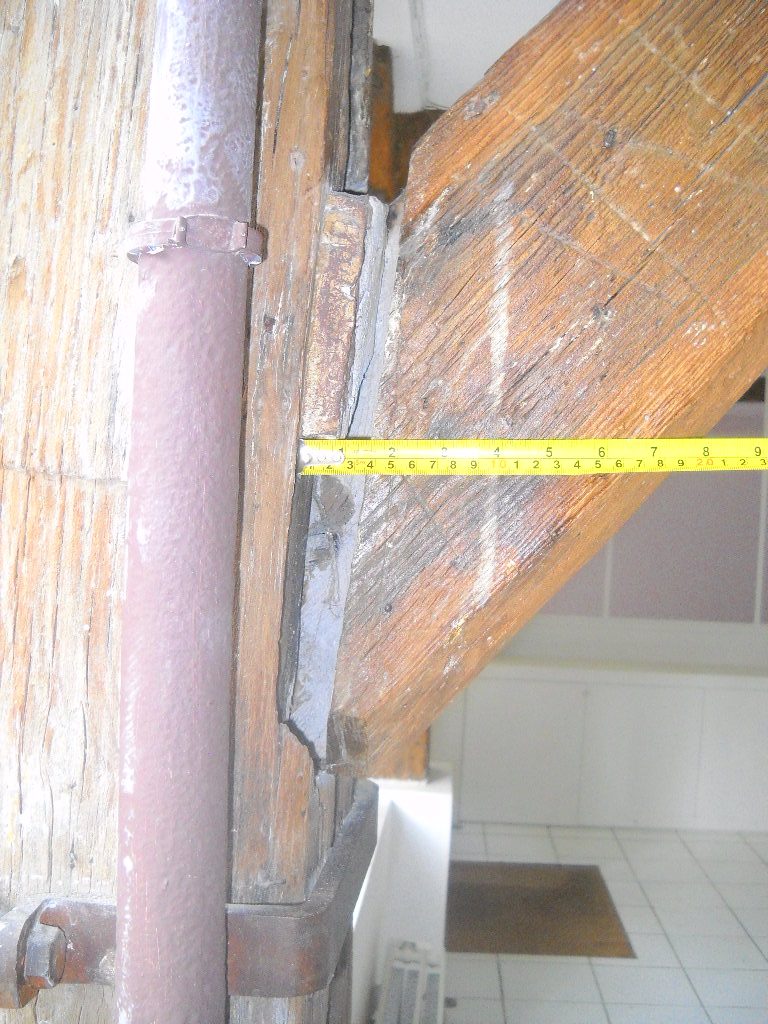

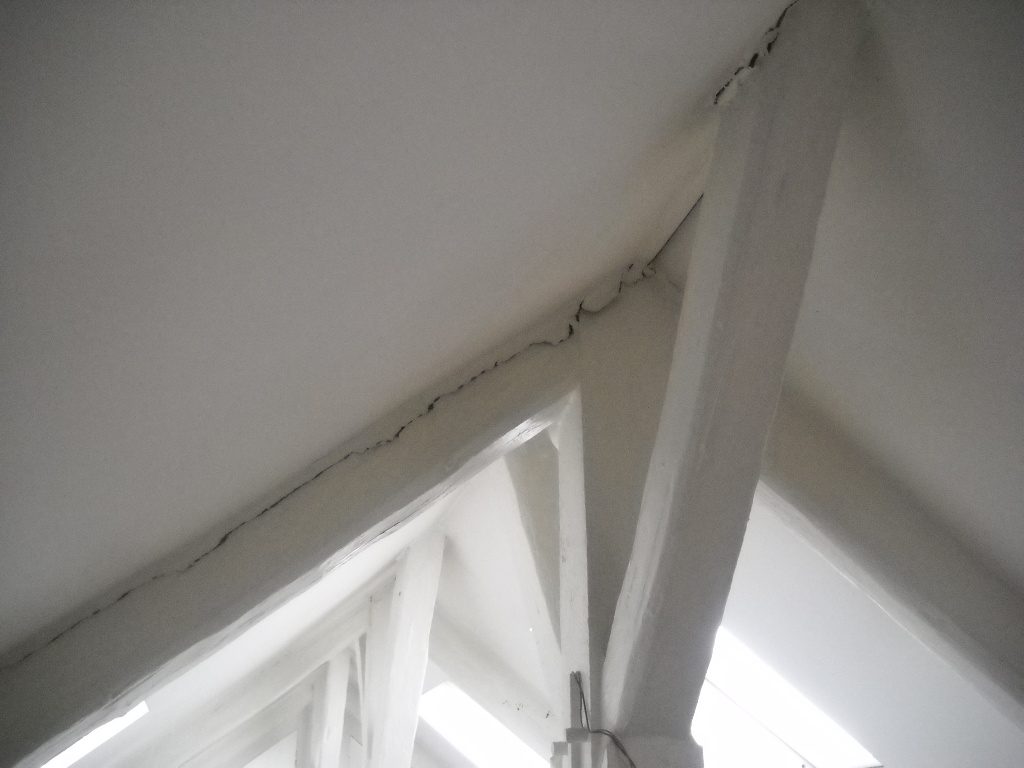

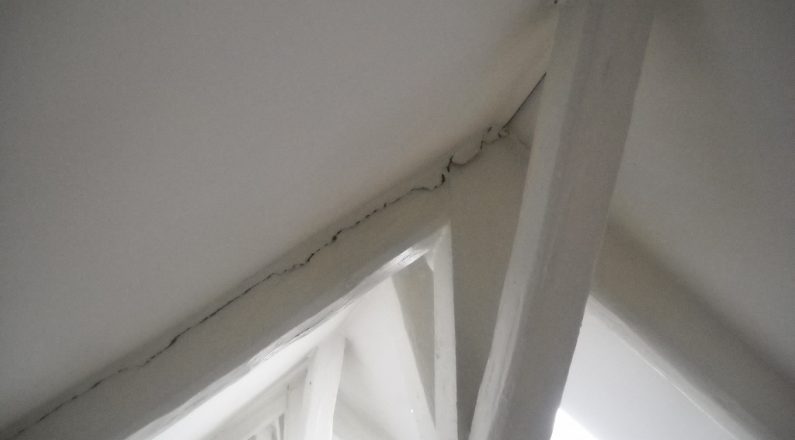

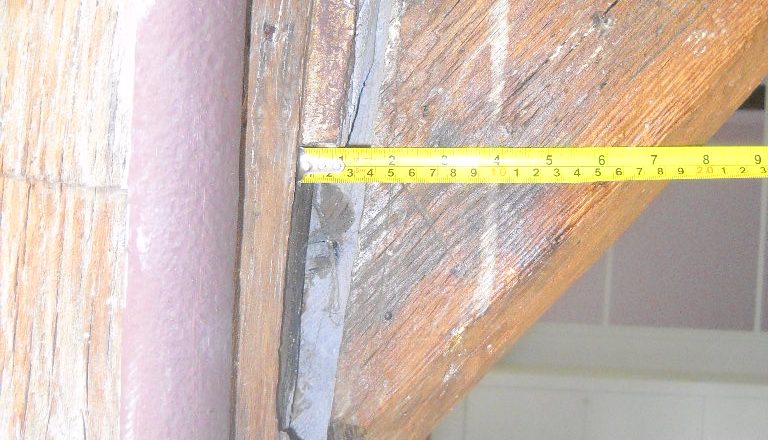

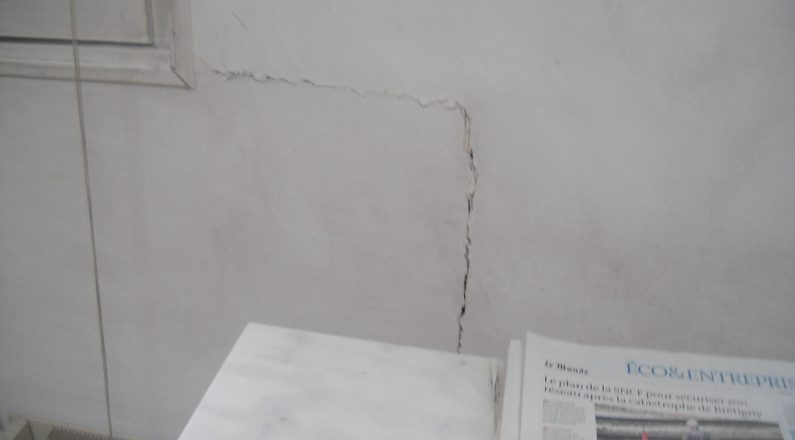

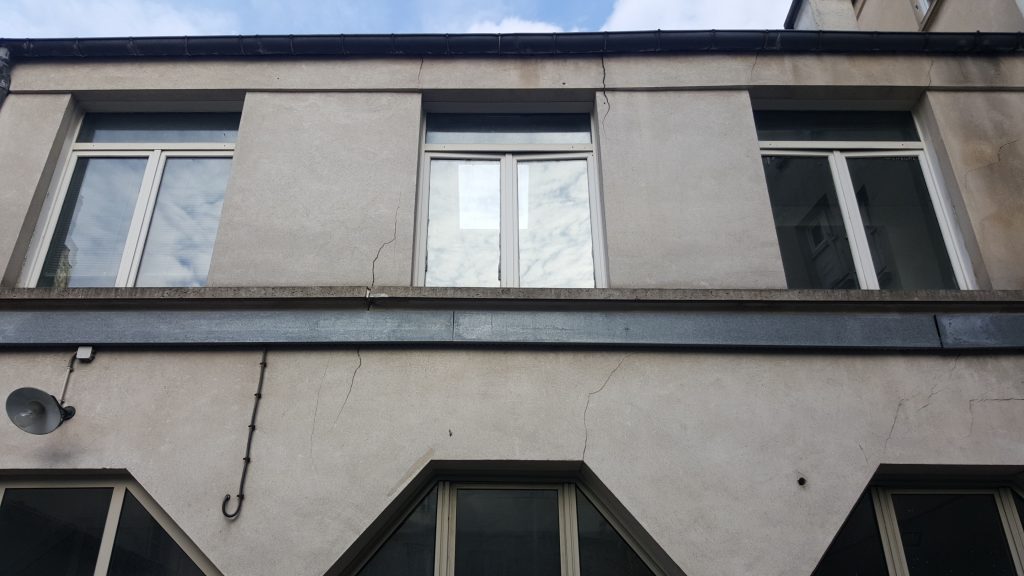

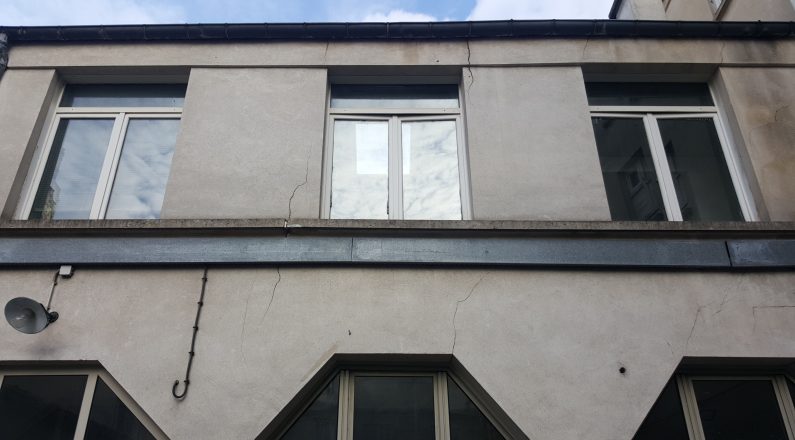

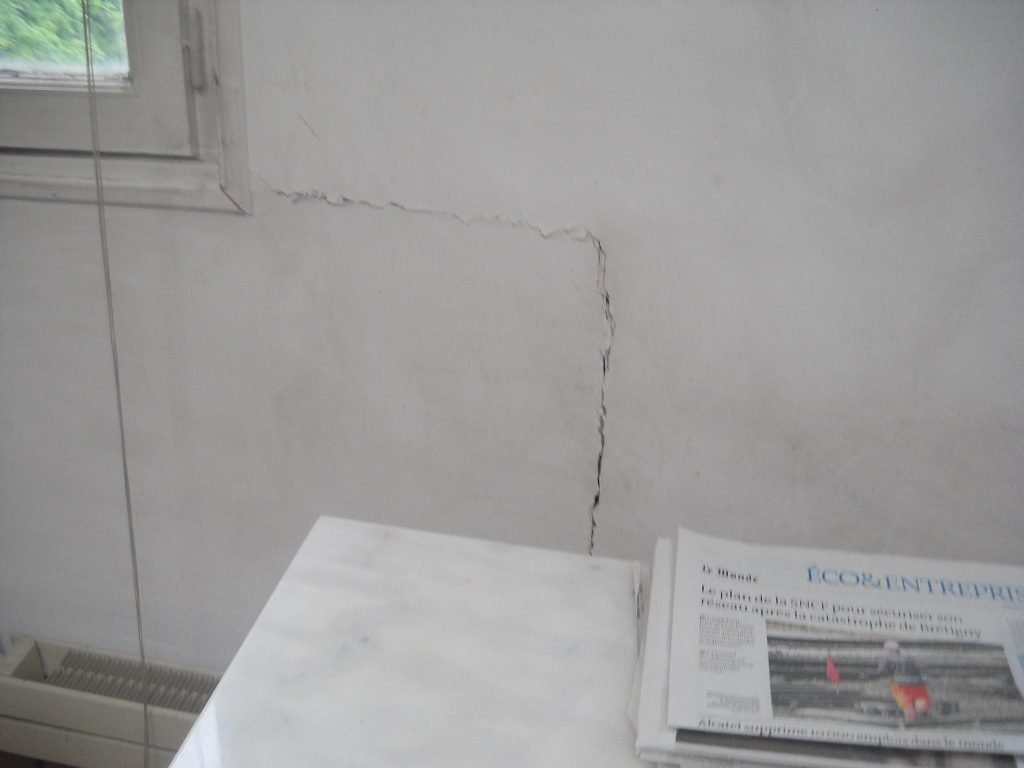

Sous l’effet de fuites de réseaux, les remblais se sont tassés et/ou érodés, entraînant les fondations qu’ils supportaient.
:: Conception de l’intervention

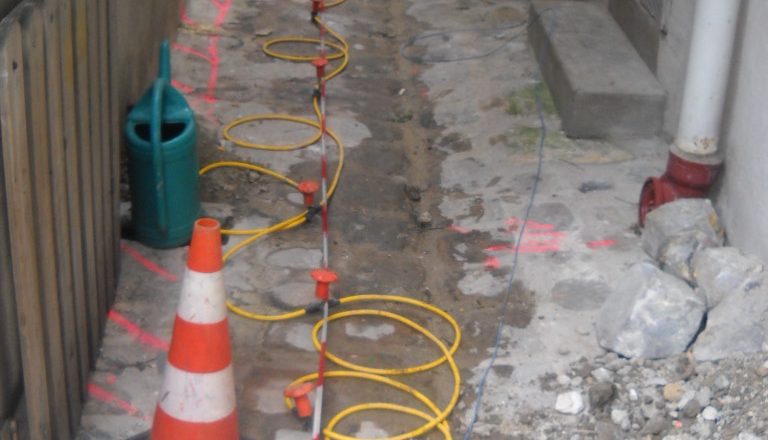

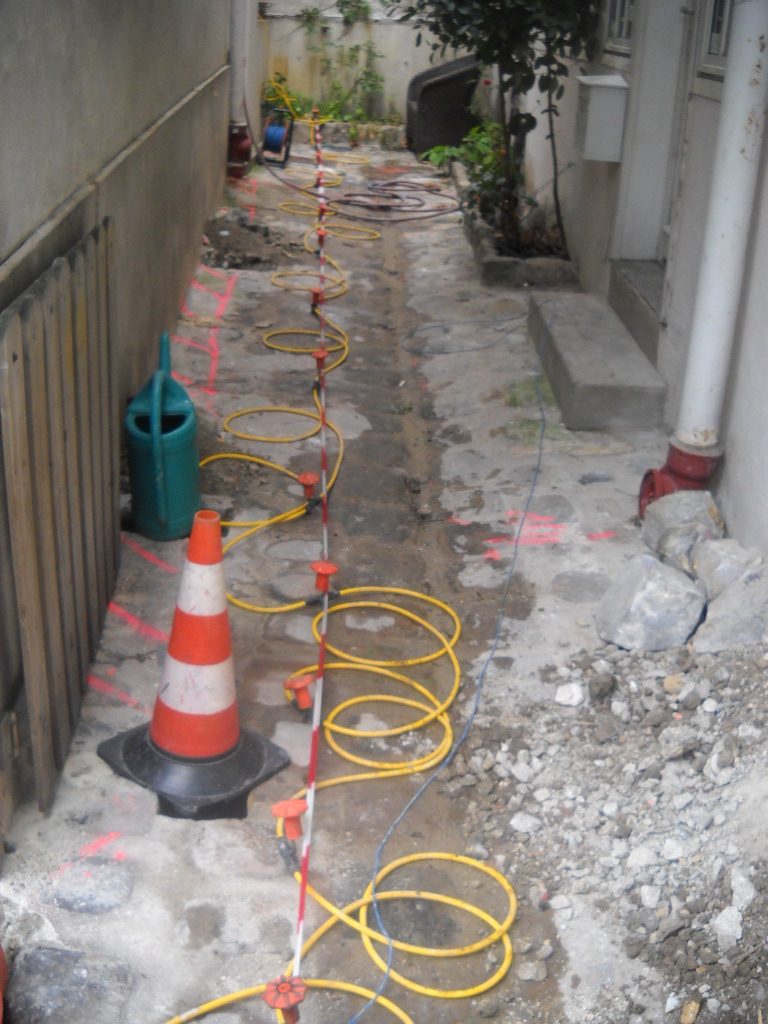

.: Deux stations de mesure électrique (ERT2D et ERT3D). Les câblages électriques sont chacun composés de 24 électrodes.
La construction du modèle géoélectrique du sous‐sol (ERT2D et 3D) a été réalisée sous les zones affaissées (à traiter) et sous les zones stables (prises comme repères).
.: 11 essais pénétrométriques DPM30 :
– 1 essai repère réalisé dans une zone stable et prise comme repère;
– 5 essais réalisés avant l’intervention dans les zones les plus affaissées et implantés en fonction des anomalies décelées par le modèle géoélectrique;
– 2 essais intermédiaires;
– 3 essais réalisés après les injections pour quantifier l’augmentation des caractéristiques mécaniques du sol traité.

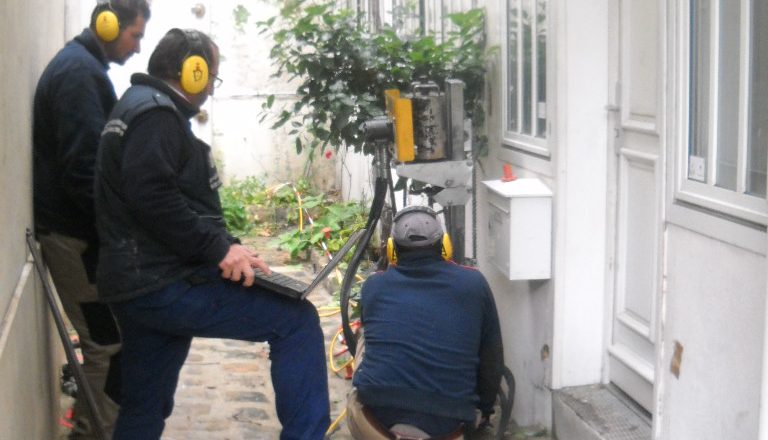

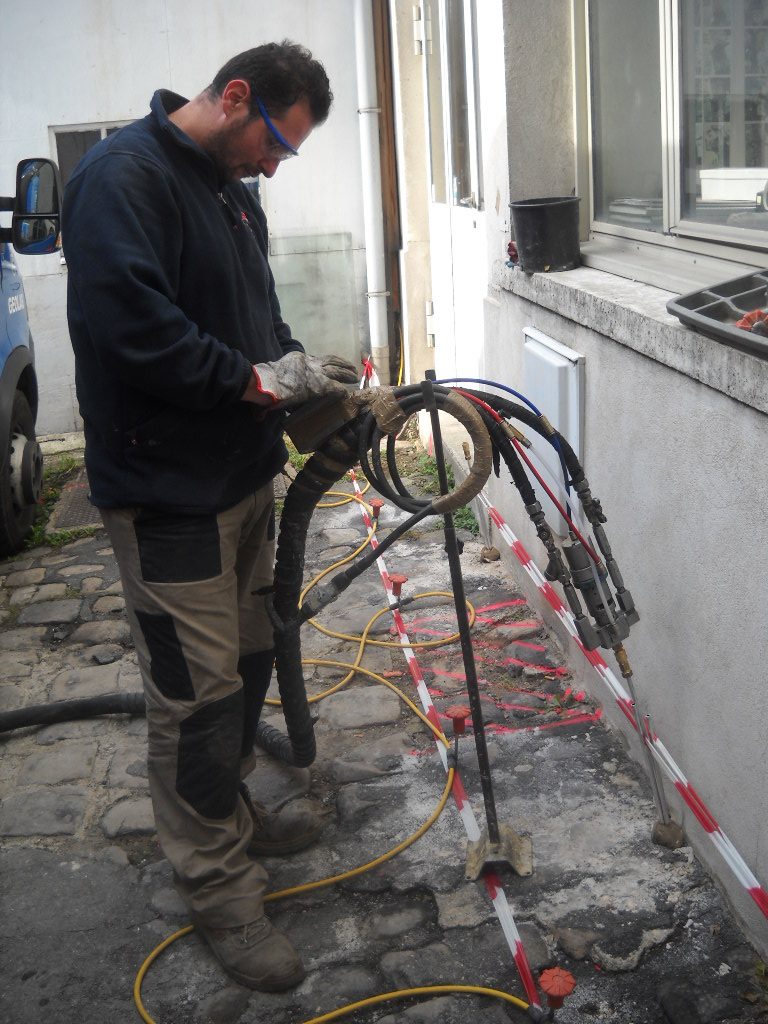

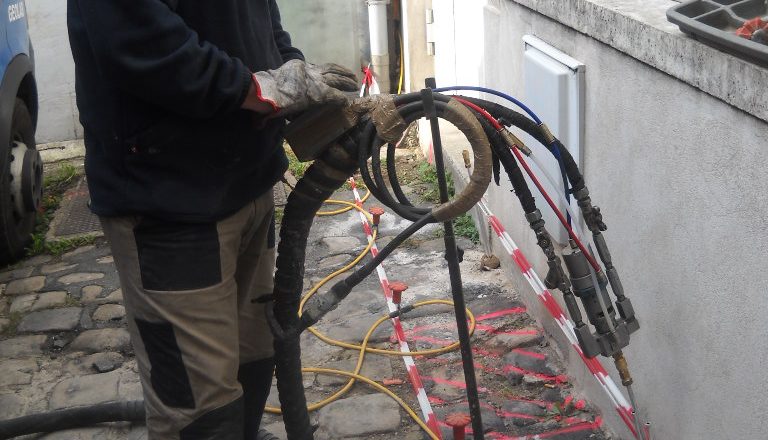

.: 3 niveaux d’injection à partir du niveau des fondations et jusqu’à ‐2.50 ml de profondeur avec espacement vertical des injections suivant le modèle géoélectrique obtenu du sol sous les ouvrages.
