Procédé utilisé
SEE&SHOOT® – (Brevet Européen n° EP2543769)
Localisation
La Valette-du-Var (83)
Maître d’Ouvrage
Particulier
Périmètre de l’intervention
Les désordres du pavillon R+2 avec sous-sol concernaient:

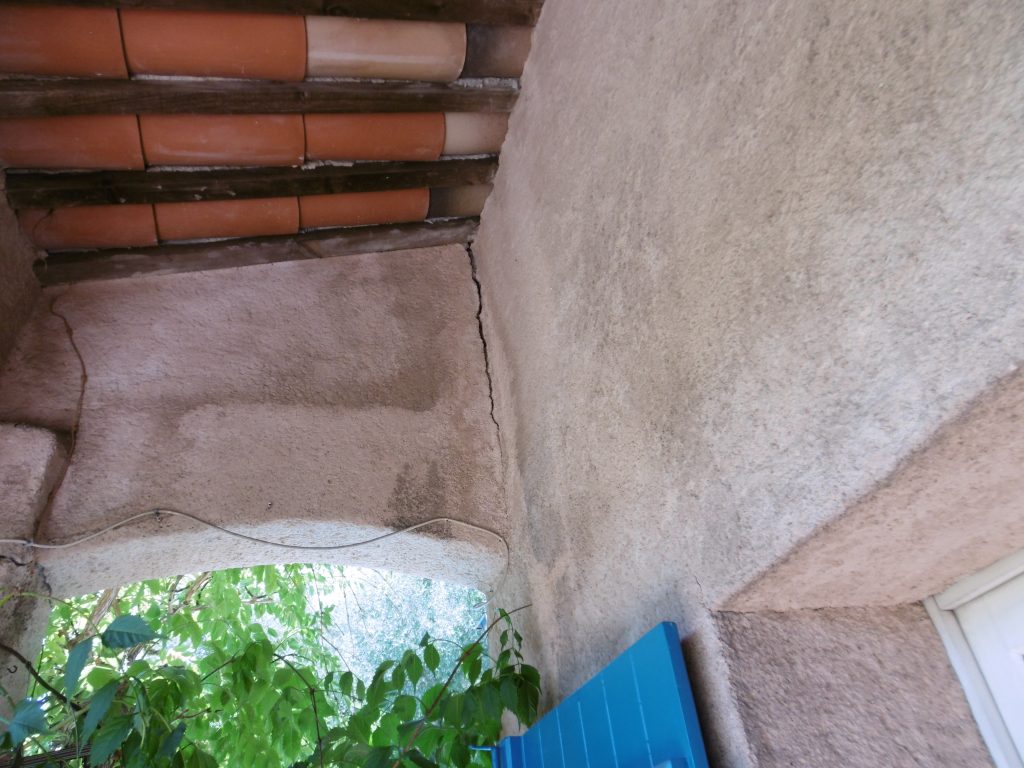

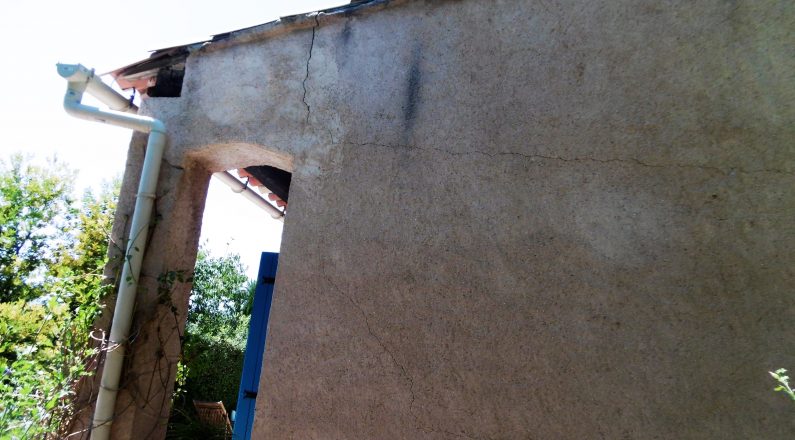

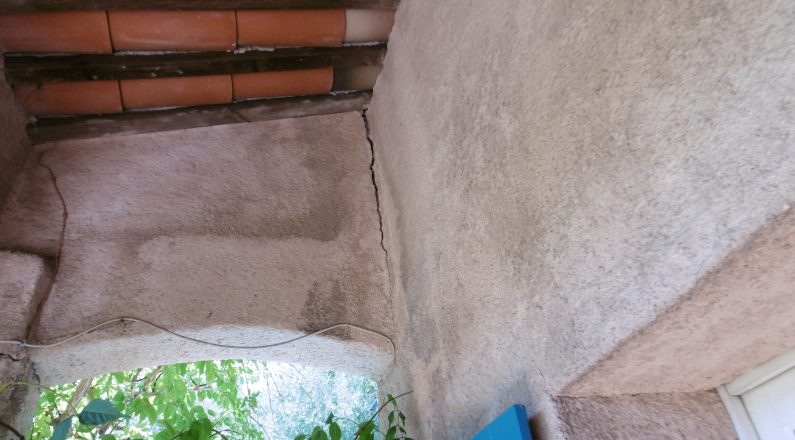

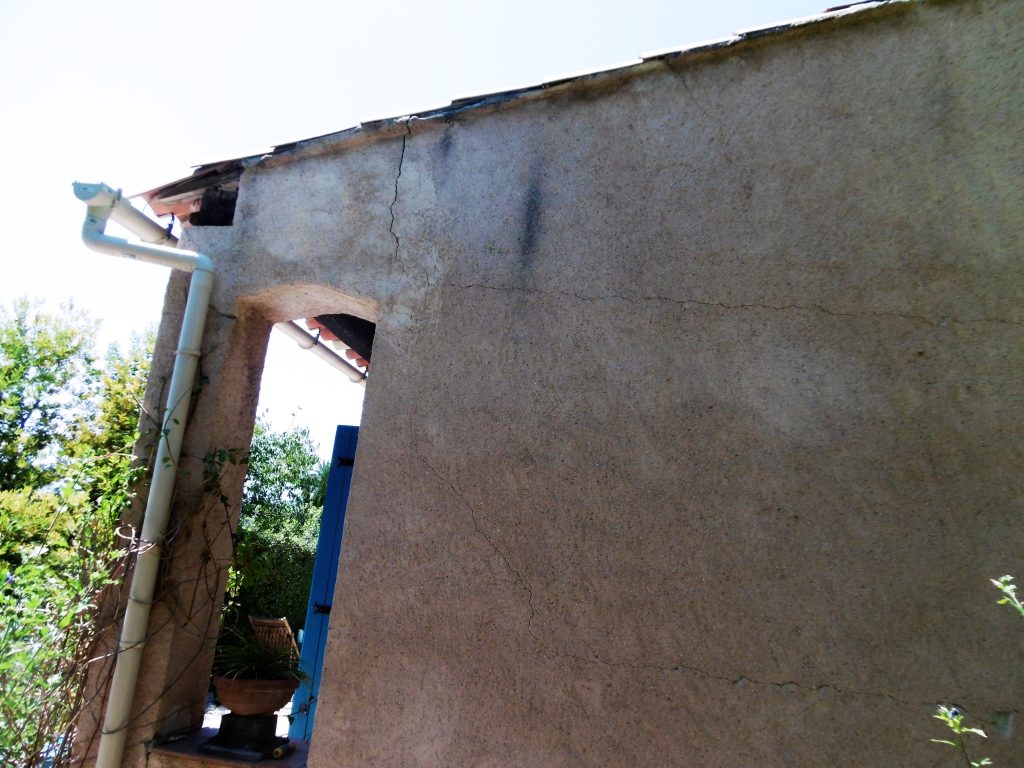

- Des fissures traversantes sur les façades;

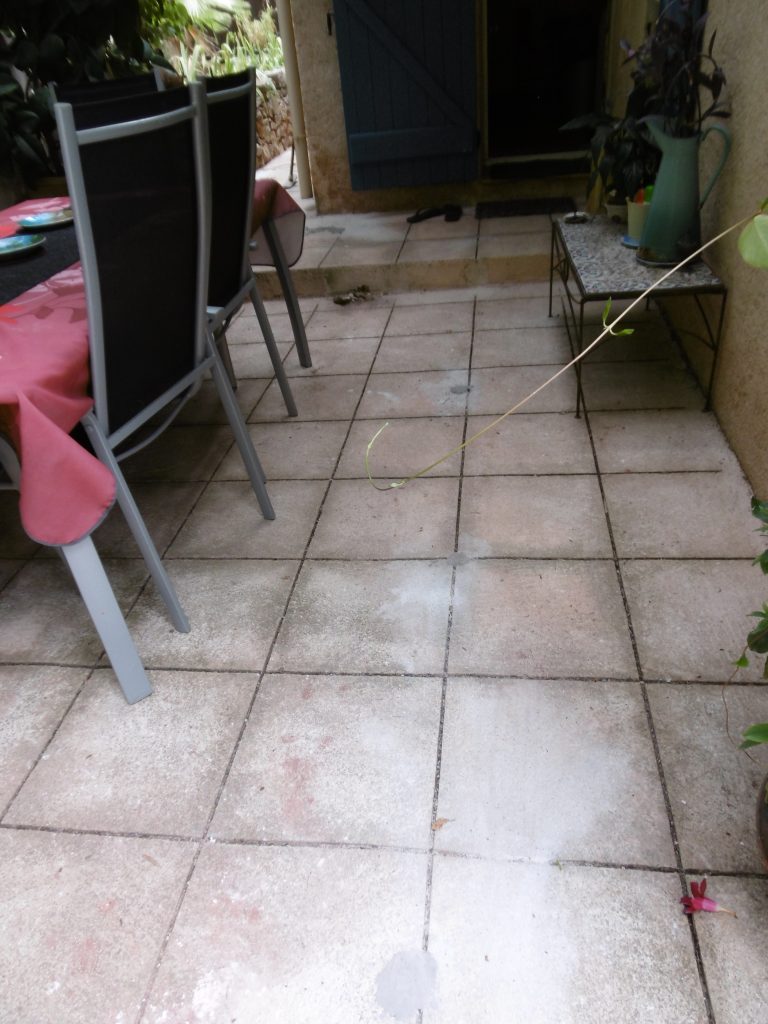

- L’ affaissement du dallage.
NB : La maison est bâtie sur une partie remblayée et sur une partie de sol en place.
L’intervention s’est déroulée sur une période de quatre jours et sur un(e) périmètre/surface de :
- 35,3 ml avec le procédé SEE&SHOOT® (sous semelles filantes), dont 8,5 ml d’extension en cours d’oeuvre;

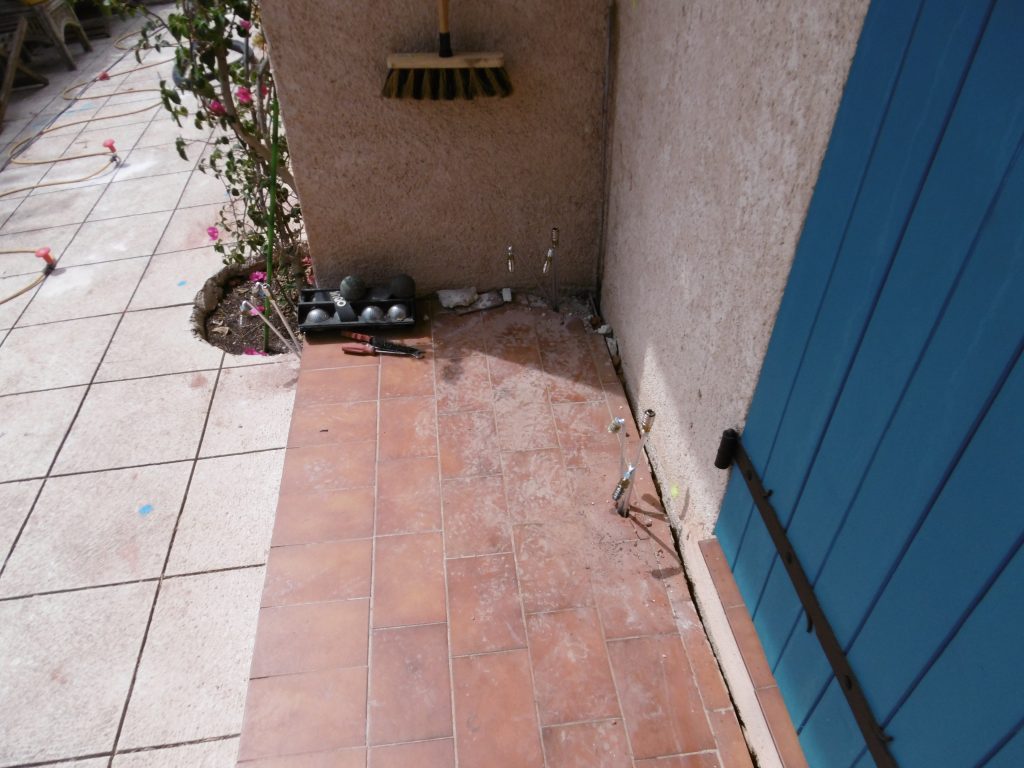

- 2 m² avec le procédé SEE&SHOOT® (sous semelles isolées).
Contexte environnemental et géologique
L’ouvrage sinistré se situe dans une zone montagneuse très pentée. Sur la base de l’étude de sol, des données E.R.T. 3D et D.P.M.30 obtenues avant les injections, le sous-sol au droit des fondations est caractérisé par une lithologie argileuse et une lithologie limoneuse remblayée. Les fondations de type semelles filantes et isolées sont ancrées entre -0,85 m et -3,10 m (maison construite sur une zone très pentée).
:: Conception de l’intervention
.: SEE&SHOOT®

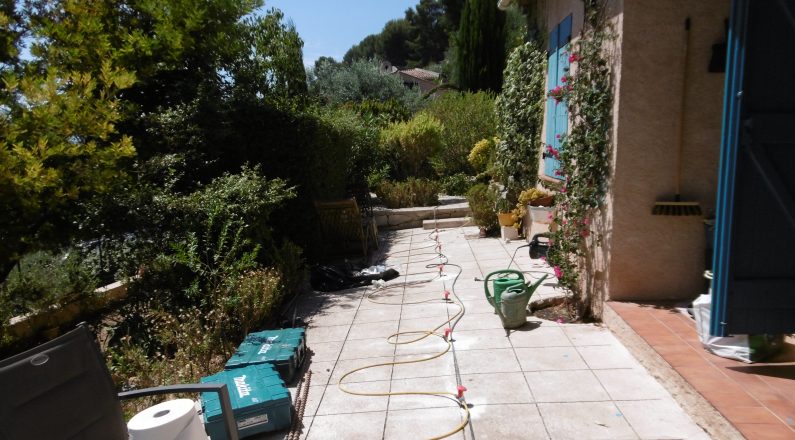

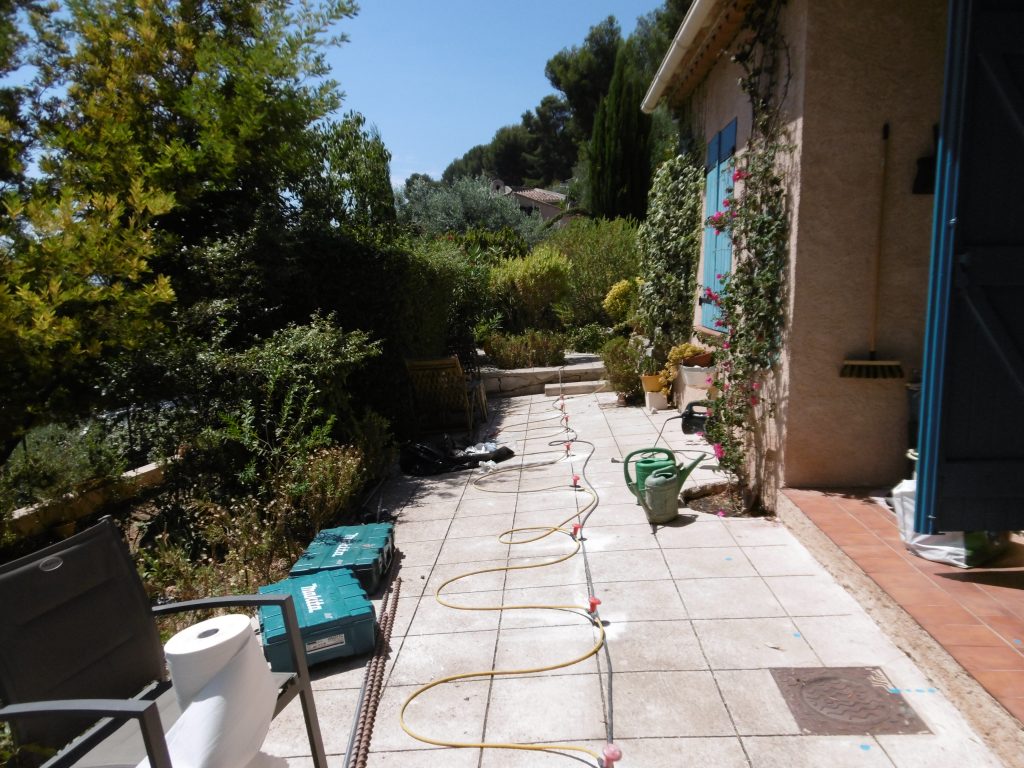

- Câblage électrique composé de 48 électrodes et construction du modèle géoélectrique du sous-sol (ERT4D) pour couvrir les deux zones affaissées.

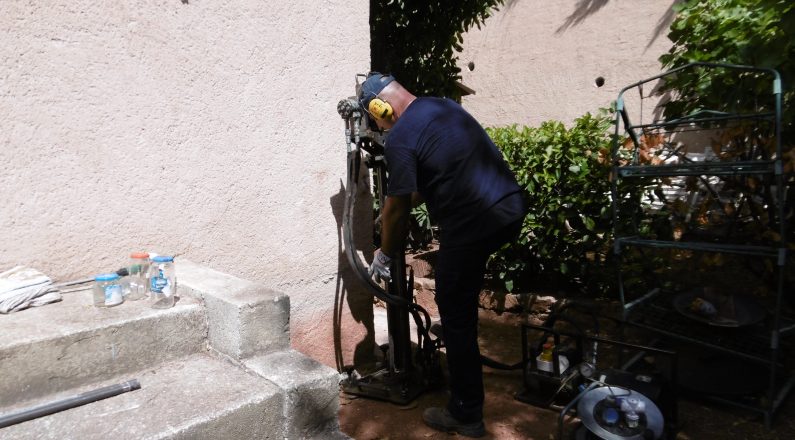

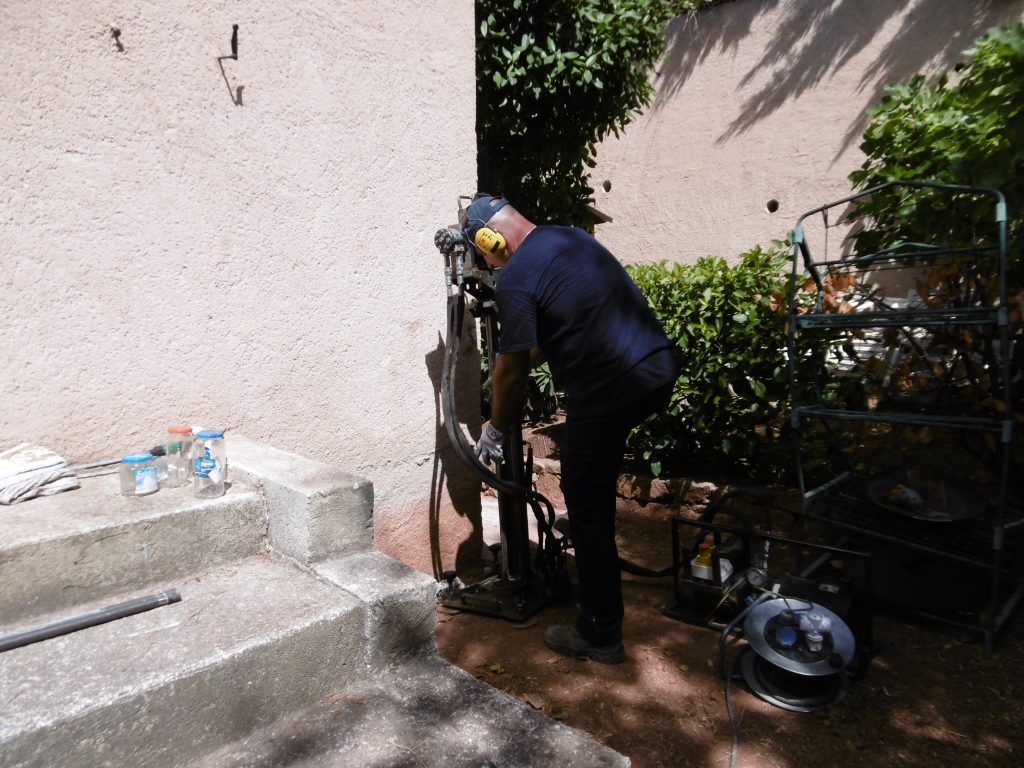

- 9 essais pénétrométriques DPM30 :
– 2 essais d’étalonnage ;
– 3 essais avant l’intervention dans la zone la plus affaissée et implantés en fonction des anomalies décelées par le modèle géoélectrique ;

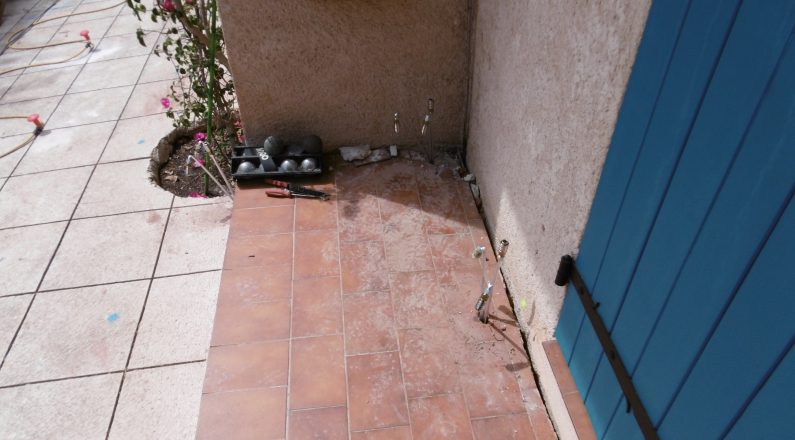

– 4 essais après les injections pour quantifier l’augmentation des caractéristiques mécaniques du sol traité. - Injection sous fondation sur 3 niveaux et 2 niveaux (pour l’extension) et réalisée en fonction du croisement des données ERT et DPM30.
NB : Cette intervention utilise des méthodes de recherche non destructives.
