Procédé utilisé
SEE&SHOOT® – (Brevet Européen n° EP1914350)
Localisation

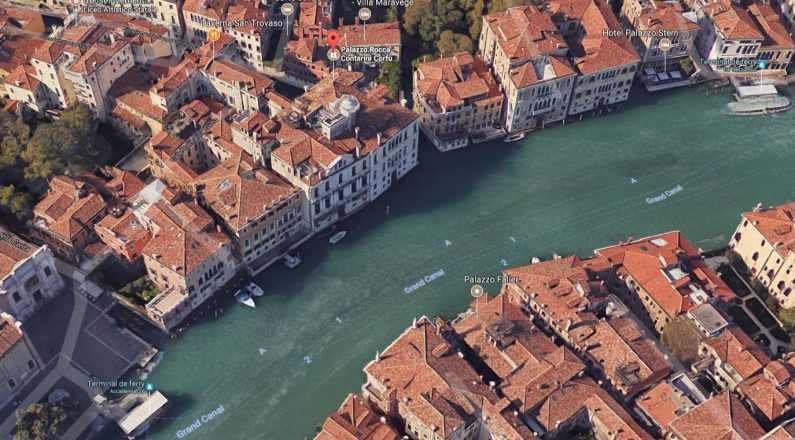

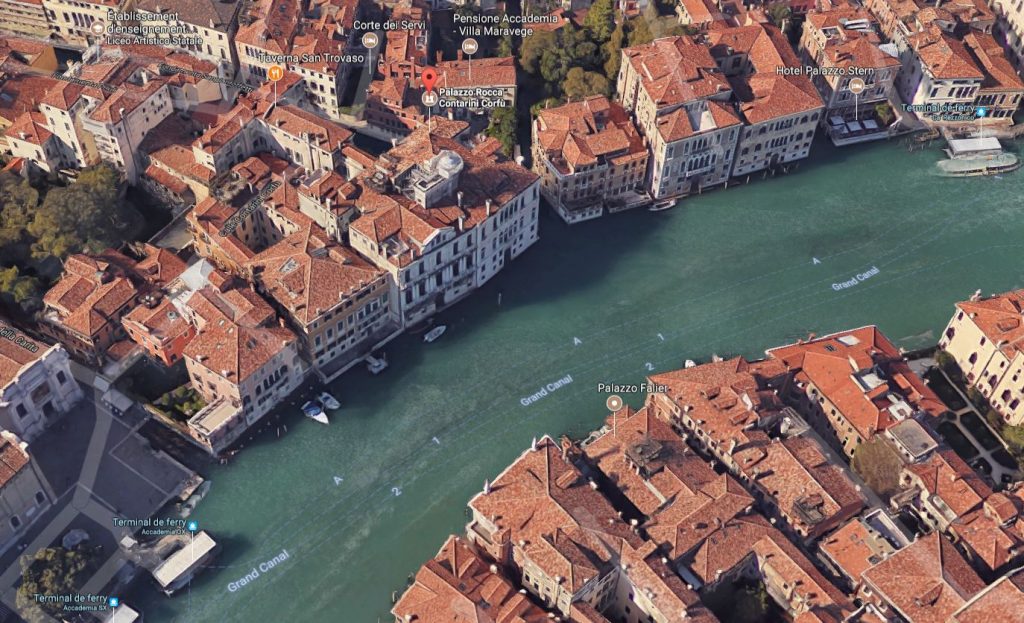

Palais Contarini Corfù – Canal Grande – Venise
Maître d’Ouvrage
Particulier
Historique

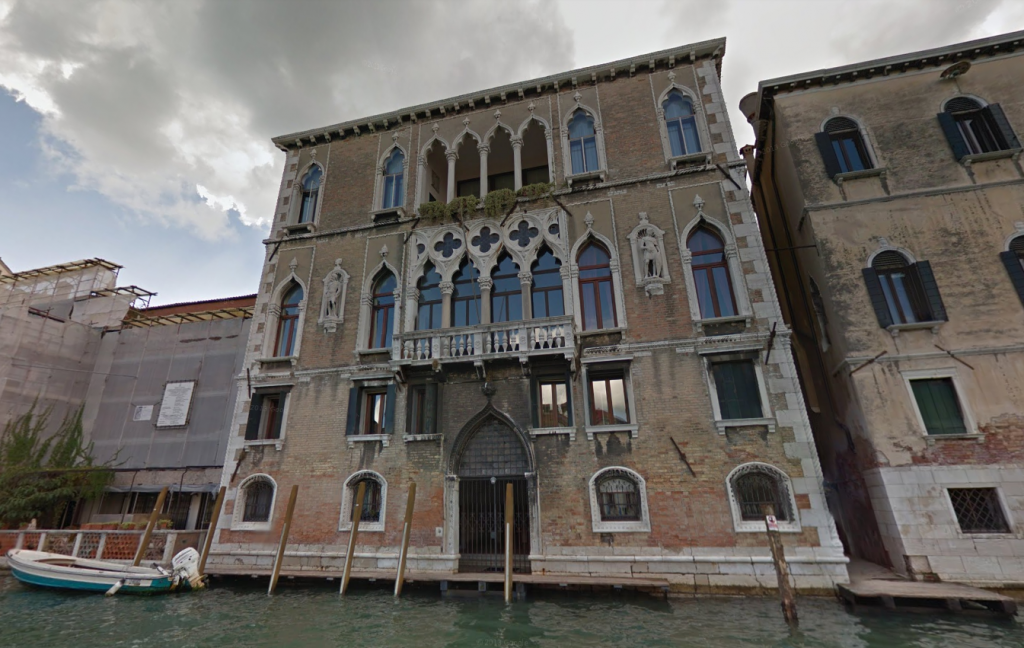

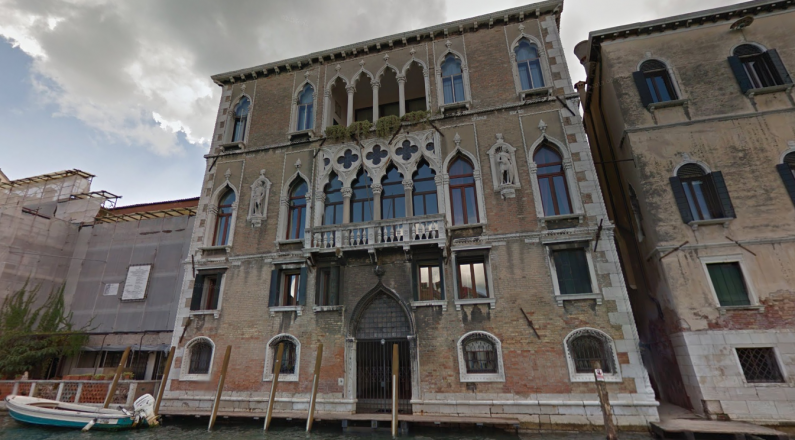

À quelques pas de la Place Saint Marc, en face du prestigieux «Canal Grande» est érigé le Palais Contarini Corfù, établissement historique et artistique bâti au XV siècle par Vincenzo Scamozzi et ayant subi de nombreuses modifications au cours du XIX siècle. De précieuses fresques et stucs du XVIII siècle ornent l’intérieur du monument. Des éléments similaires datant de l’an 1500 sont aussi visibles sur les façades.
Périmètre de l’intervention
25,00 ml de semelles filantes avec présence de pieux en bois
Typologie de l’ouvrage
Cette demeure privée, patrimoine de la Famille Rocca, possède 3 étages hors sol. Les fondations, typiques des zones lagunaires, sont posées sur d’anciens pieux en bois, un faisceau de planches en bois croisées avec une superstructure en maçonnerie à géométrie variable.
Typologies des désordres
Les fissures ont été causées par un tassement différentiel de la maçonnerie de l’angle (croisement Canal Grande avec Rio SS Gervasio et Protasio).
:: Lithologie relevée in situ
.: Profondeur et nature de la lithologie
0 – 3.00 m : Remblais sableux moyennement limoneux marron avec fragments de briques et mortiers
3.00 – 3.50 m : Blocs de grès de couleur grise
3.50 – 3.70 m : Planche en bois
3.70 – 4.20 m : Limons sableux faiblement argileux à coloration claire avec fragments de bois
4.20 – 6.10 m : Limons sableux à quelques intercalations sableuses
6.10 – 10.10 m : Sables moyennement fins de couleur gris clair
10.10 – 10.60 m : Limons argileux faiblement sableux
10.60 – 13.70 m : Sables moyens faiblement limoneux de couleur gris
:: Enquête par tomographie de résistivité électrique E.R.T 4D:
Variation de la résistivité électrique du volume de sol porteur sous les fondations du bâtiment Plan de coupe DB :
– Pré intervention
– Post intervention 2007
– Post intervention 2011
Augmentation de la résistivité électrique (exprimée en pourcentage) après intervention :
– vues en coupe (a et b)
– vue en 3D (c)
Bibliographie
4D cross-borehole electrical resistivity tomography to control resin injection for ground stabilization: a case history in Venice (Italy) – (Fischanger F., Morelli G., Ranieri G., Santarato G., Occhi M. 2013. Near Surface)
