Procédé utilisé
SEE&SHOOT® sous dallage (Brevet Européen n° EP1914350)
Localisation du chantier
Marignane (13)
Maître d’Ouvrage
Particulier
Surface de l’intervention
Les affaissements les plus importants concernent une surface d’environ 134 m2.
Typologie de l’ouvrage
Dallage en béton armé (treillis soudé de 5 mm et barres d’acier de 10-12 mm) sur terre-plein de 60 cm d’épaisseur.
Cause des désordres
.: Fuite d’un des réseaux d’évacuation des eaux de process et formation de vides par lessivage des particules fines du terrain sous dallage;
.: Charges lourdes et ponctuelles.
Conception de l’intervention

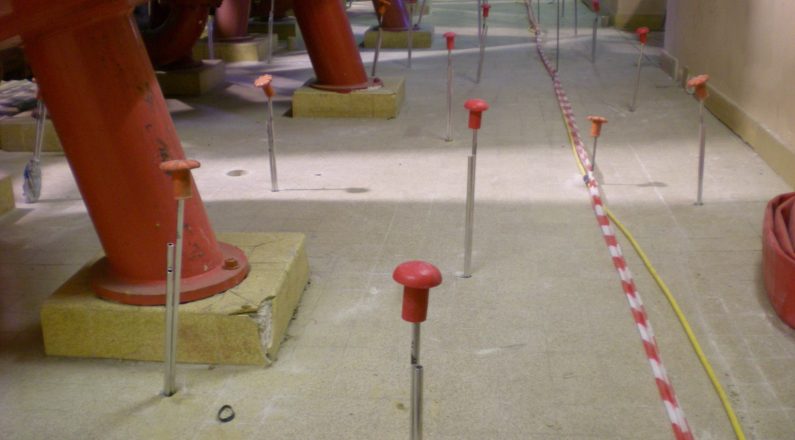

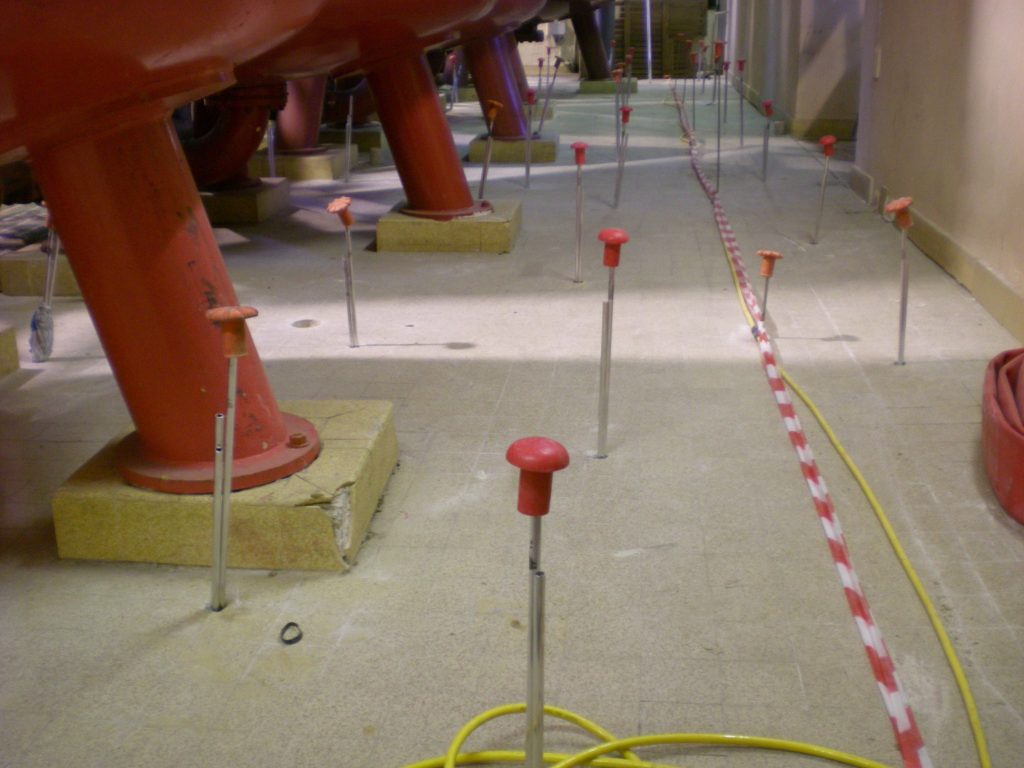

.: Câblage électrique composé de 48 électrodes
– Construction du modèle géoélectrique du sous-sol (ERT3D) sous la partie du dallage affaissé (à traiter) et sous une partie de dallage stable (prise comme repère);
.: 12 essais pénétrométriques DPM30
– 4 essais avant l’intervention dans les zones les plus affaissées et implantés en fonction des anomalies décelées par le modèle géoélectrique ;
– 4 essais intermédiaires ;
– 4 essais après les injections pour quantifier l’augmentation des caractéristiques mécaniques du sol traité.

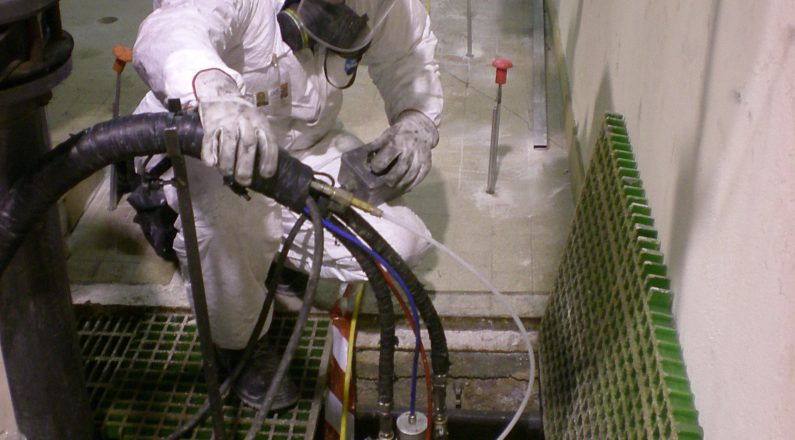

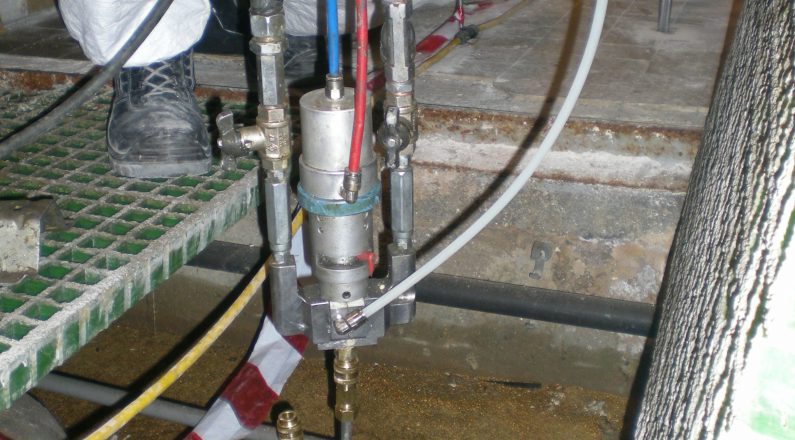

.: Phasage d’injection

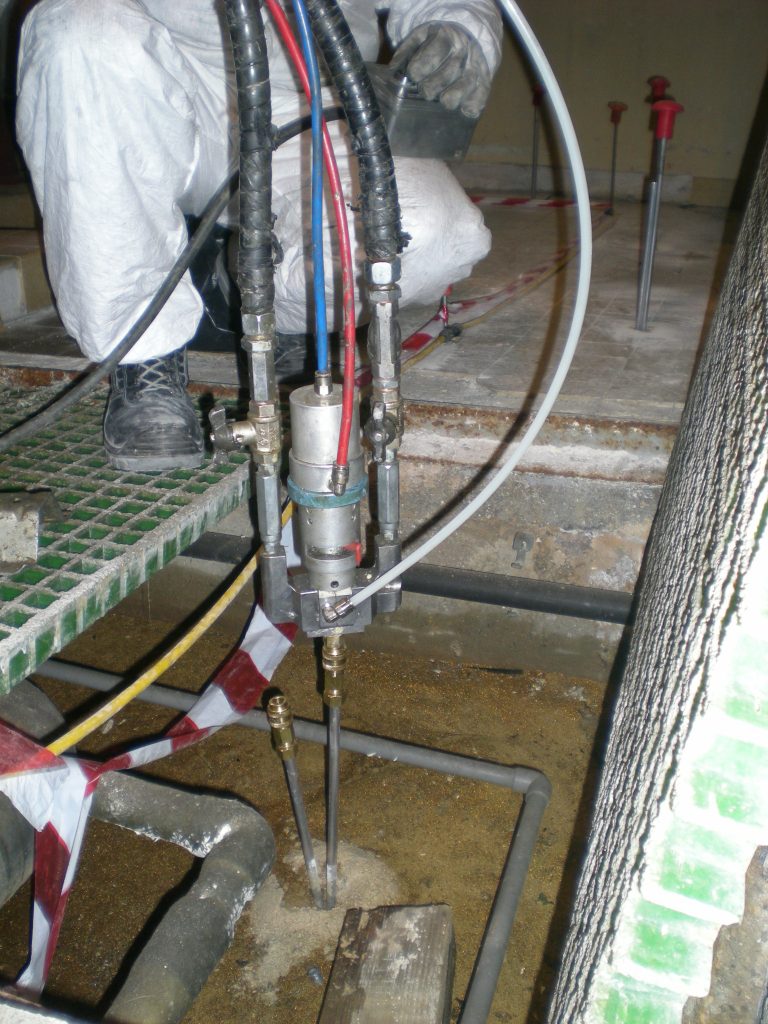

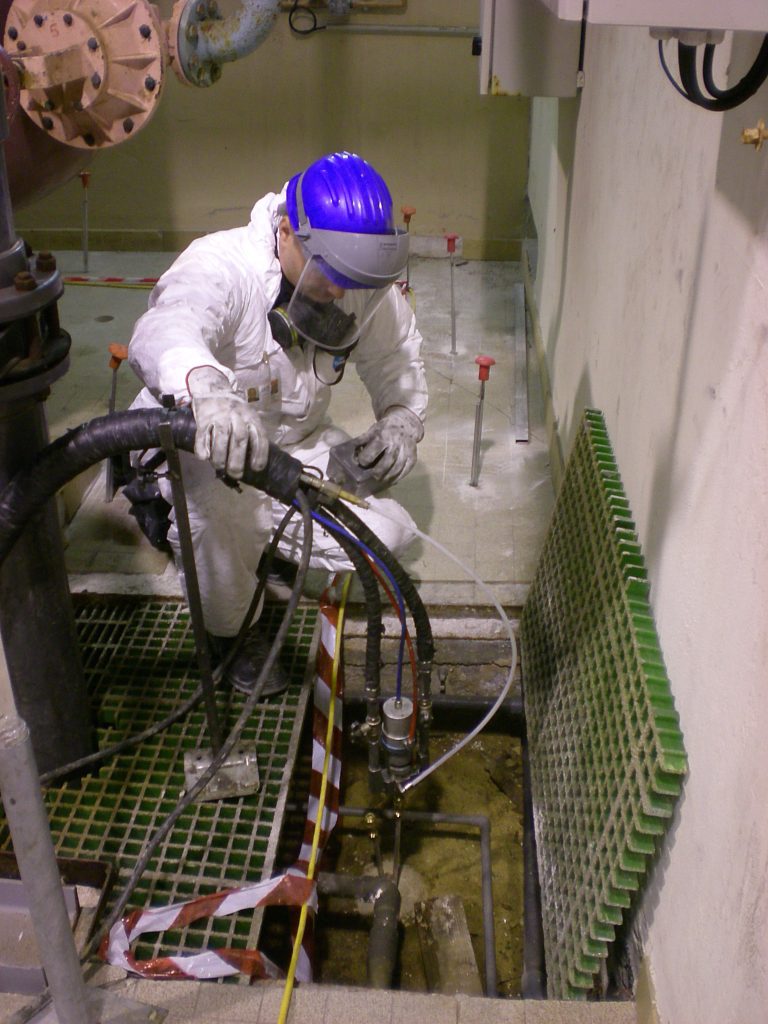

– Injections profondes sous la zone courante sur 2 niveaux et 3 niveaux sous les zones plus chargées, réalisées en fonction du croisement des données ERT et DPM30 (application du procédé SEE&SHOOT®);
– Injections superficielles à l’interface sol-dallage et suivi par niveau laser pour la remise à niveaux des zones plus affaissées (application du procédé SOIL STABILIZATIONTM);
