Procédé utilisé
SEE&SHOOT® – (Brevet Européen n° EP2543769)
Localisation
Montpellier (34)
Maître d’Ouvrage
Citya Cogesim
Périmètre de l’intervention

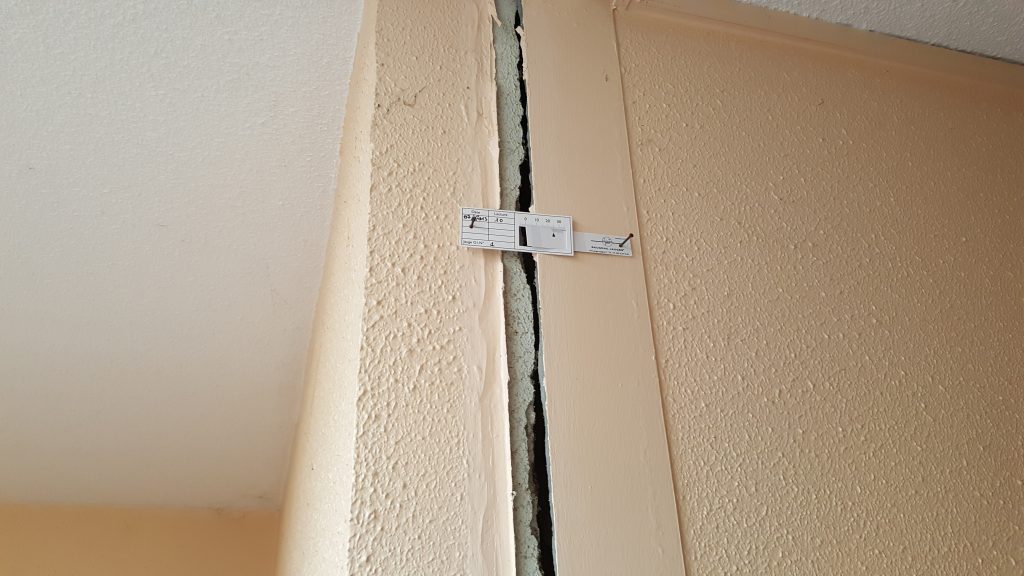

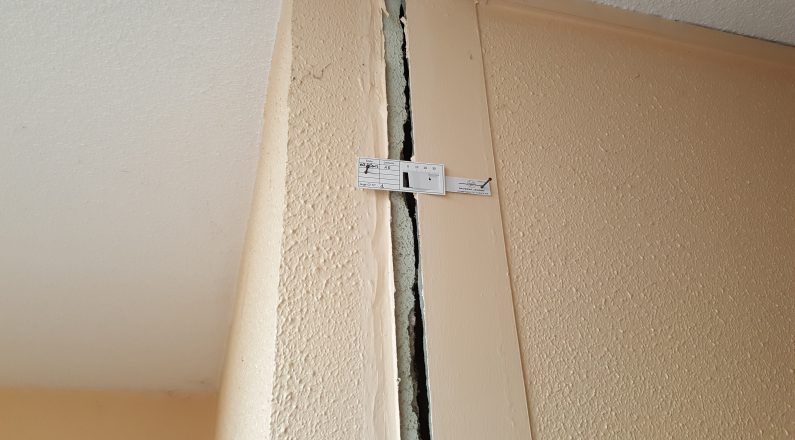

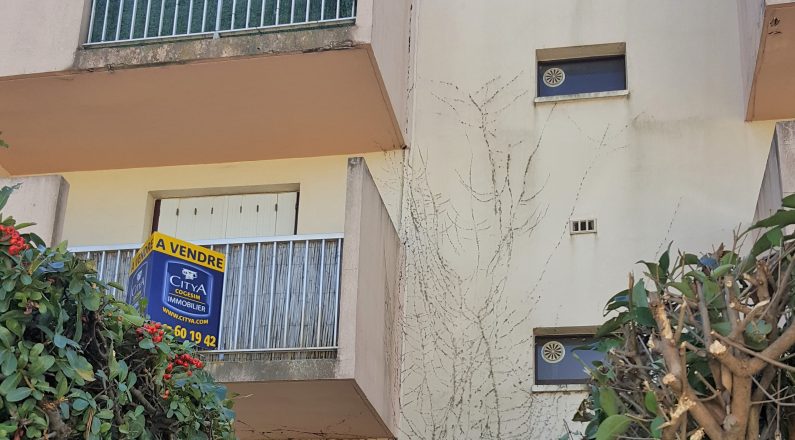

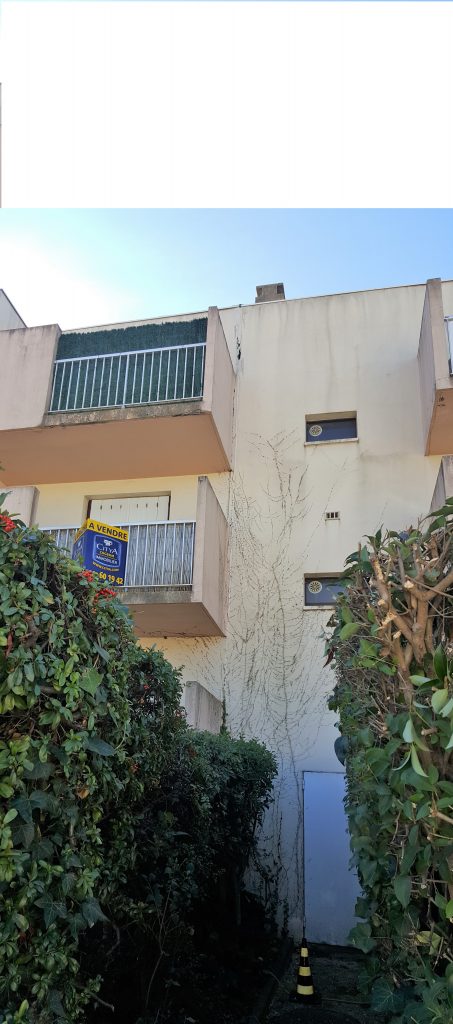

L’ouvrage en RDC+2 porté sur vide-sanitaire, est organisé en deux blocs mitoyens séparés par un joint de dilatation. Les affaissements concernent le bloc Ouest de la copropriété. Ils sont localisés sur les murs à l’intérieur et à l’extérieur du bâtiment reposant sur 97 m de semelles filantes.
Contexte environnemental et géologique
L’ouvrage sinistré se situe dans une zone résidentielle caractérisée par une morphologie plane. Sur la base de l’étude de sol fournie par le client, des données E.R.T. 3D et D.P.M. 30 obtenues avant les injections, le sous-sol au droit de la fondation est caractérisé par une lithologie argileuse.
:: Conception de l’intervention
.: SEE&SHOOT®

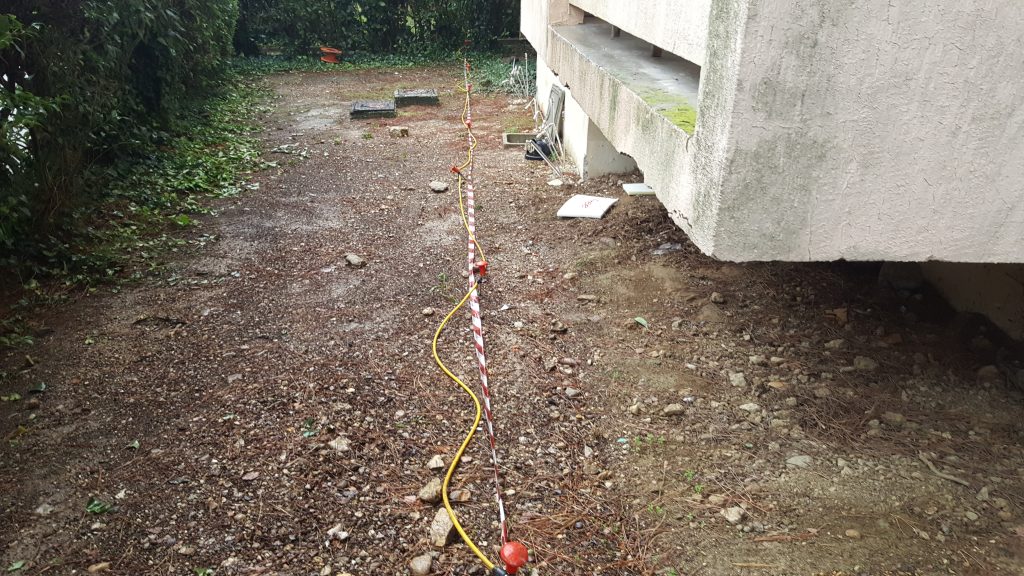

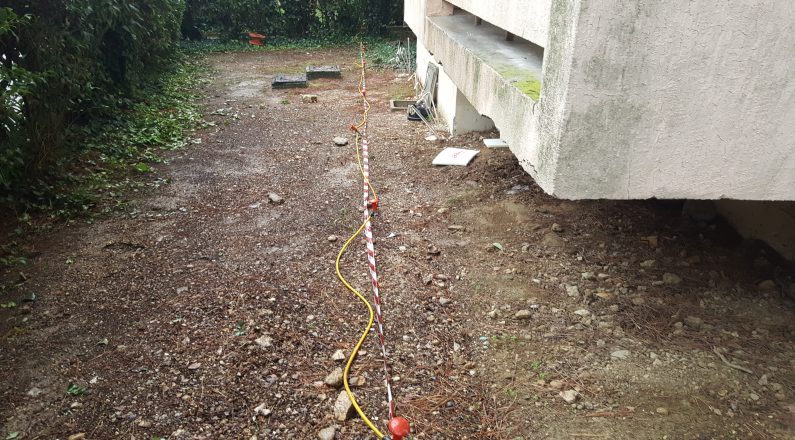

- Câblage électrique composé de 48 électrodes et construction du modèle géoélectrique du sous-sol (ERT4D) pour couvrir les deux zones affaissées et les zones stables prises comme repère.
- 16 essais pénétrométriques DPM30
– 2 essais d’étalonnage ;
– 3 essais avant l’intervention dans les zones les plus affaissées et implantés en fonction des anomalies décelées par le modèle géoélectrique ;
– 3 essais intermédiaires ;
– 8 essais après les injections pour quantifier l’augmentation des caractéristiques mécaniques du sol traité. - Injection sous fondation sur 4 niveaux et réalisée en fonction du croisement des données ERT et DPM30.
NB : Afin de limiter le risque d’endommagement des réseaux enterrés, un repérage et un marquage au sol a été effectué en amont par une entreprise spécialisée. Cette intervention utilise des méthodes de recherche non destructives.
