Procédé utilisé
SEE&SHOOT® (Brevet Européen n° EP2543769)
Localisation du chantier
Paris (75) 10ème arrondissement
Maître d’Ouvrage
COGEDI – Syndic de Copropriété
Maître d’Œuvre
Architecture Station – Architecte
Bureau de Contrôle
SOCOTEC
Périmètre de l’intervention

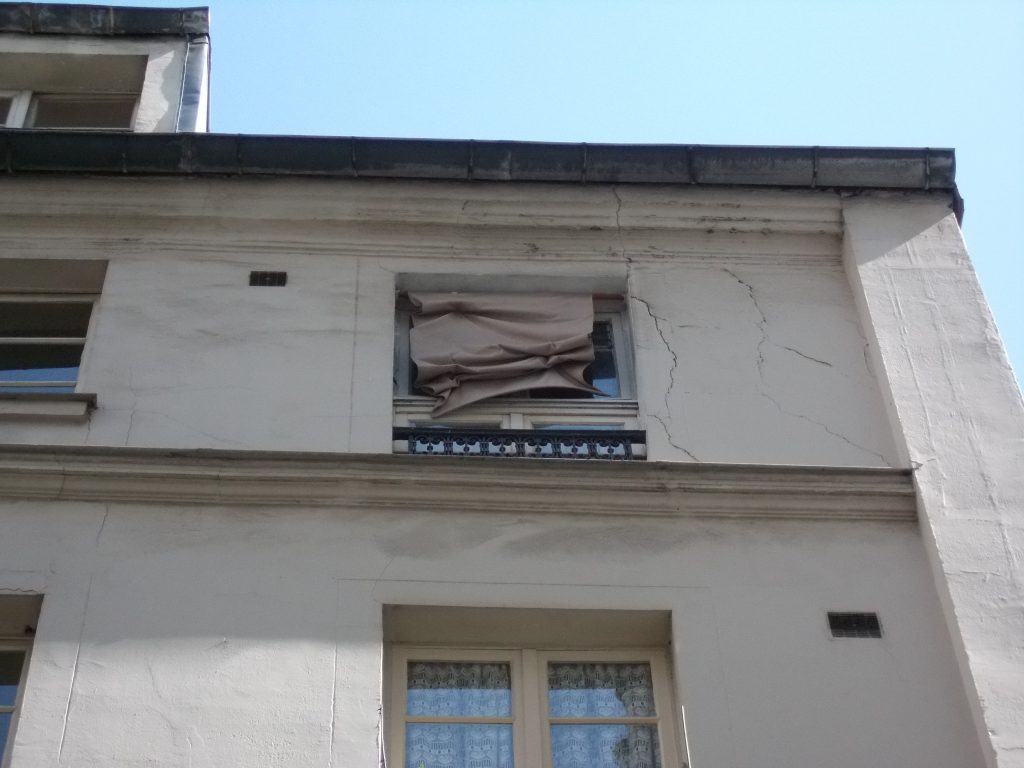

Les affaissements concernent l’ensemble de la structure porteuse sur un périmètre total d’environ 77,00 ml.
Typologie de l’ouvrage
L’immeuble en objet est composé d’un RdC+4 en partie sur cave débordant du bâtiment. Sa structure porteuse est constituée en moellons de pierre. L’immeuble ne possède pas de fondation et repose sur un lit de pierres.
Contexte environnemental et géologique
A l’échelle du quartier la parcelle se situe dans la partie centrale du bassin parisien, au sommet d’un ancien thalweg, en pente vers le sud en direction de la Seine et à la cote 50 m N.G.F. environ. Sur la base des données E.R.T.3D et D.P.M.30 ainsi que des études de sol fournies par le client, le sol sous l’immeuble est caractérisé par une lithologie marno-gypseuse remblayée.

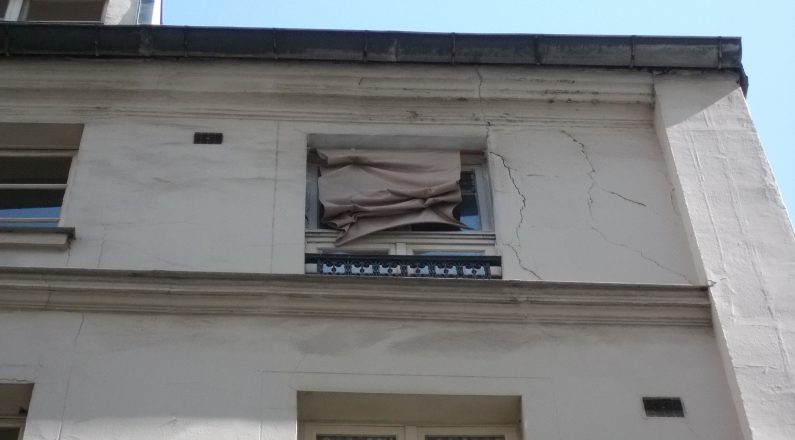

Causes des désordres
.: Fuite d’un réseau d’évacuation des eaux et formation de vides par lessivage des particules fines;
.: Absence de fondation
Conception de l’intervention

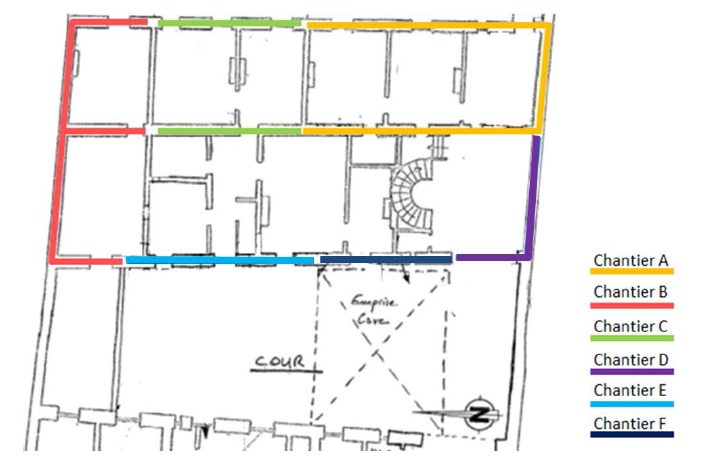

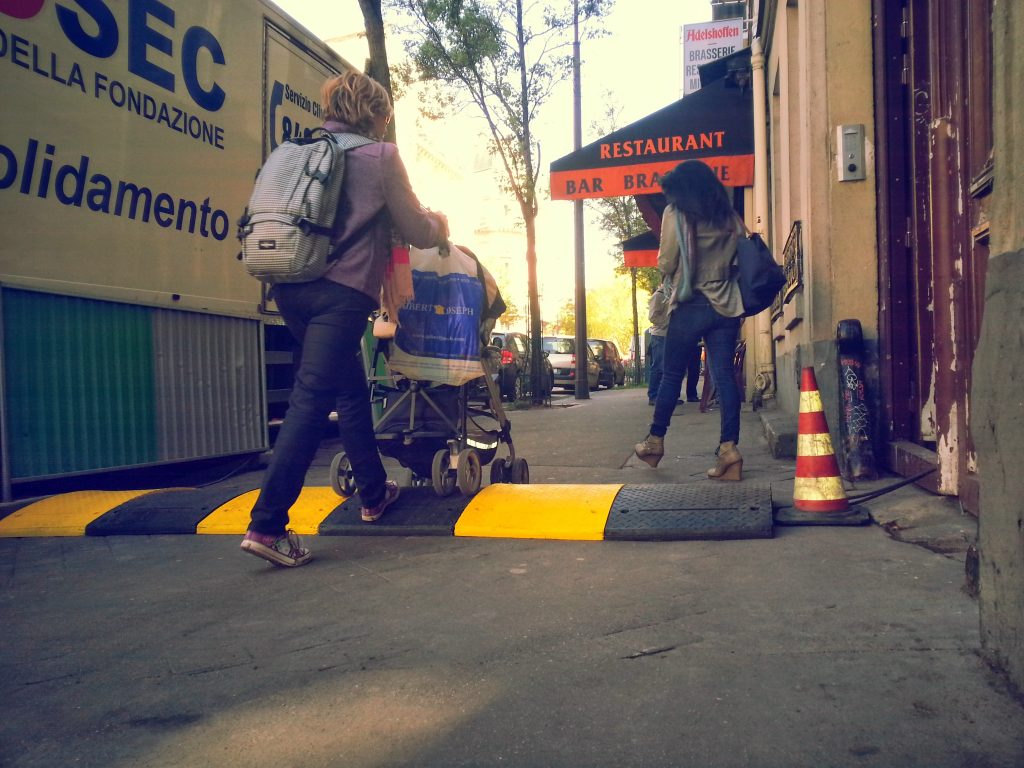

Afin d’optimiser les accès aux propriétés intéressées par les travaux (2 appartements occupés et un exercice commercial en activité) le chantier a été divisé en 6 sous-chantiers.
.: 6 Station de mesure E.R.T. dont
– 5 stations de surface E.R.T.3D;
– 1 station en forage E.R.T.2D;
et construction des modèles géoélectriques tridimensionnels du sol sous les fondations (E.R.T.3D).

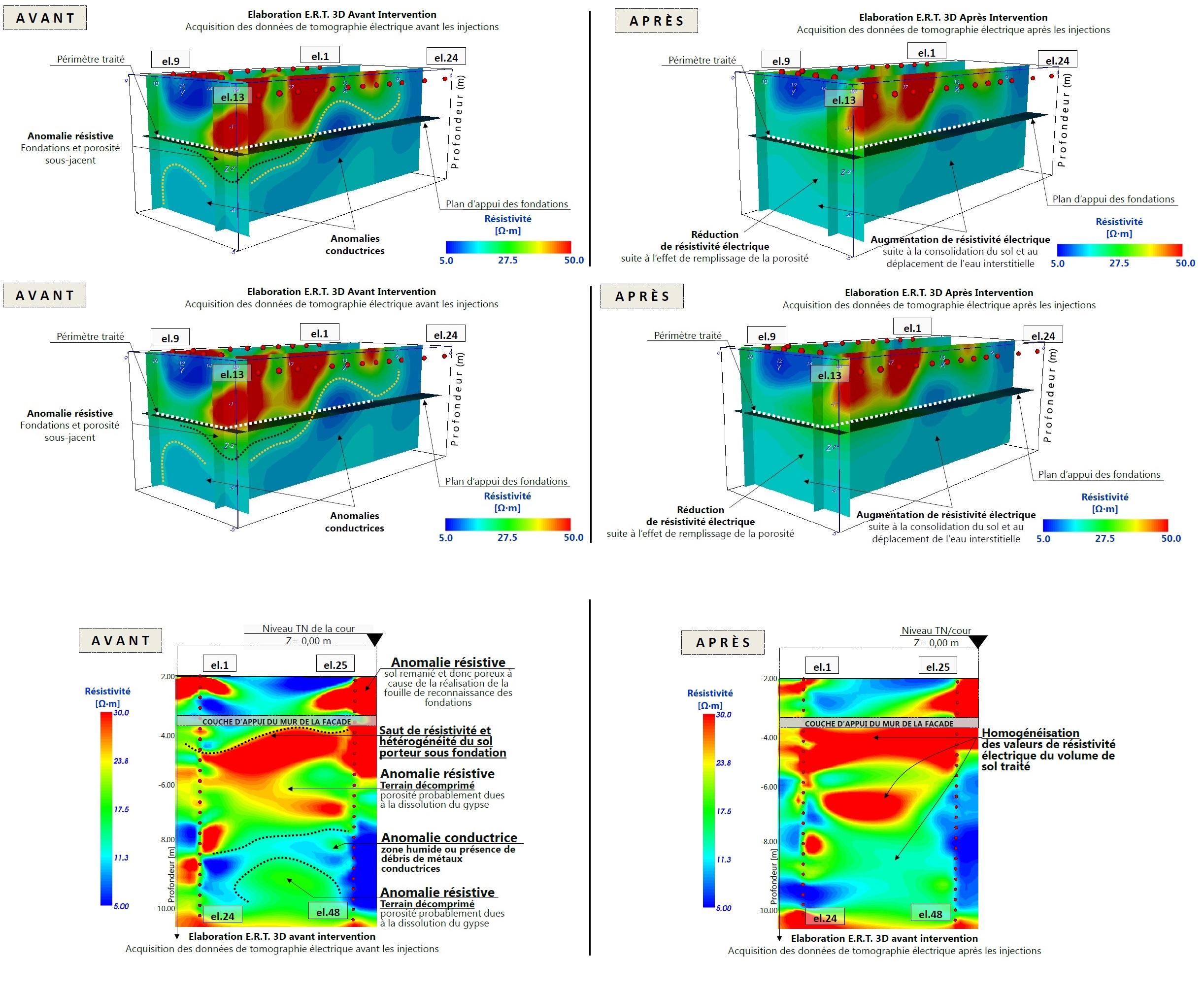

Ci-dessous deux des cinq modèles superficiels et le modèle en forage avant et pendant les injections

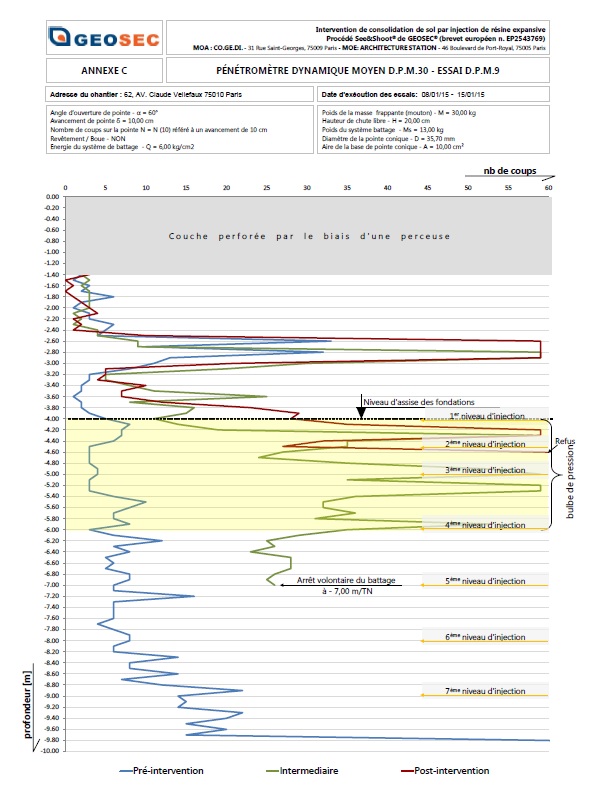

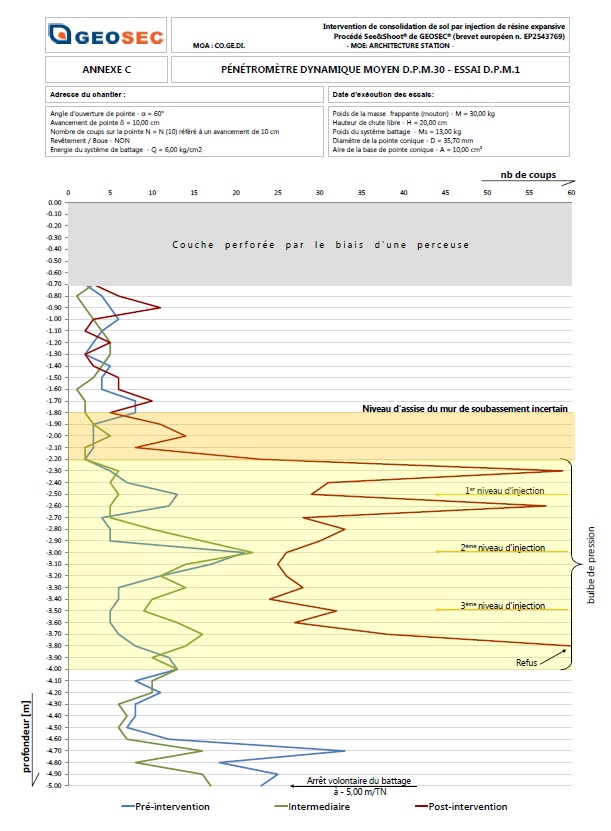

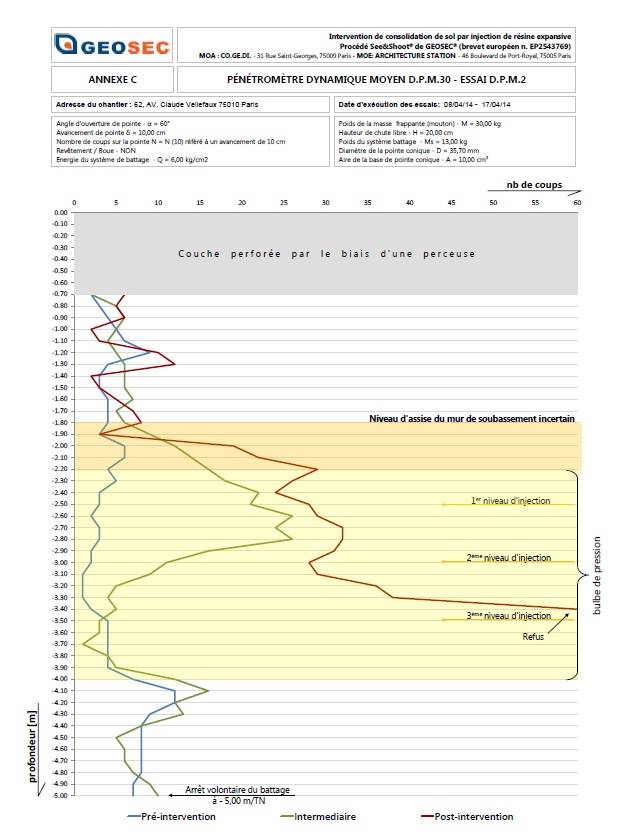

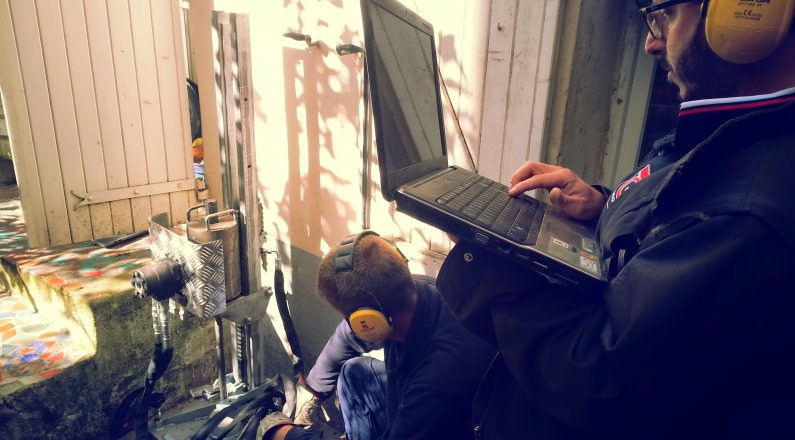

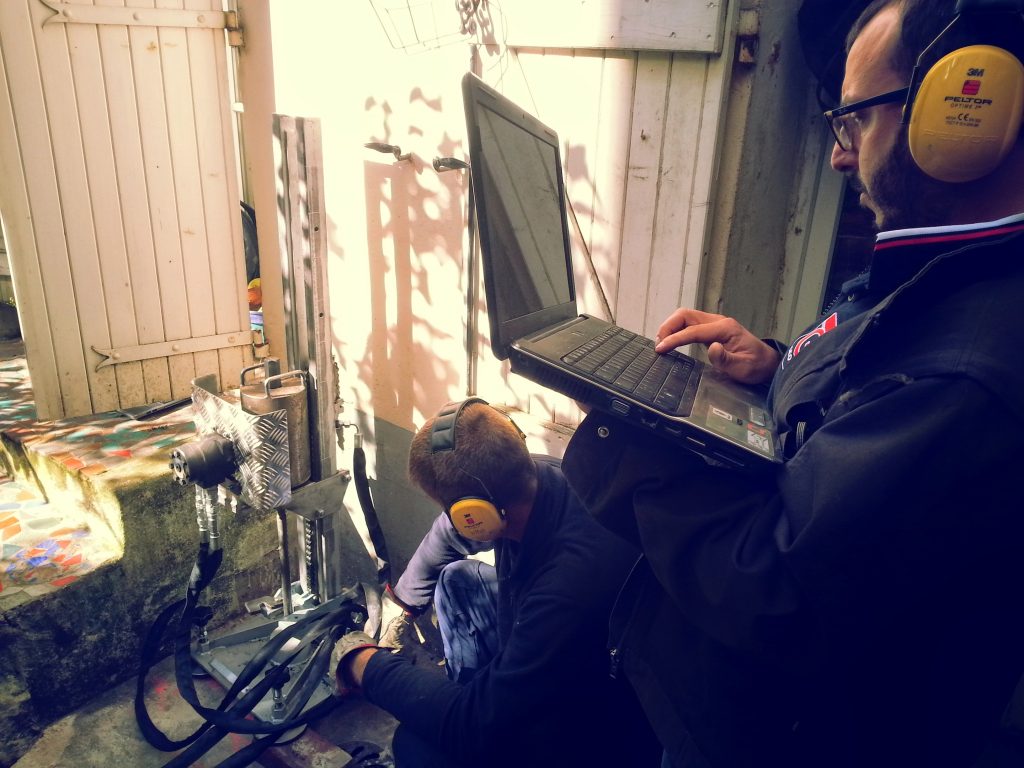

.: 36 essais pénétrométriques DPM30 :
– 12 essais pénétrométriques réalisés avant l’intervention dans les zones les plus affaissées et implantés en fonction des anomalies décelées par le modèle géoélectrique;
– 12 essais pénétrométriques intermédiaires pour l’évaluation de l’amélioration mécanique en cours d’oeuvre;
– 12 essais réalisés après les injections pour quantifier l’augmentation des caractéristiques mécaniques et l’atteinte de l’objectif mécanique fixé par le bureau de contrôle.
 |
 |
 |

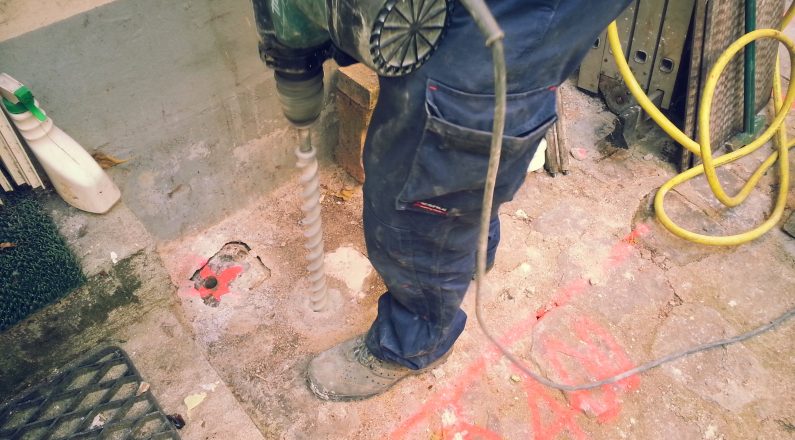

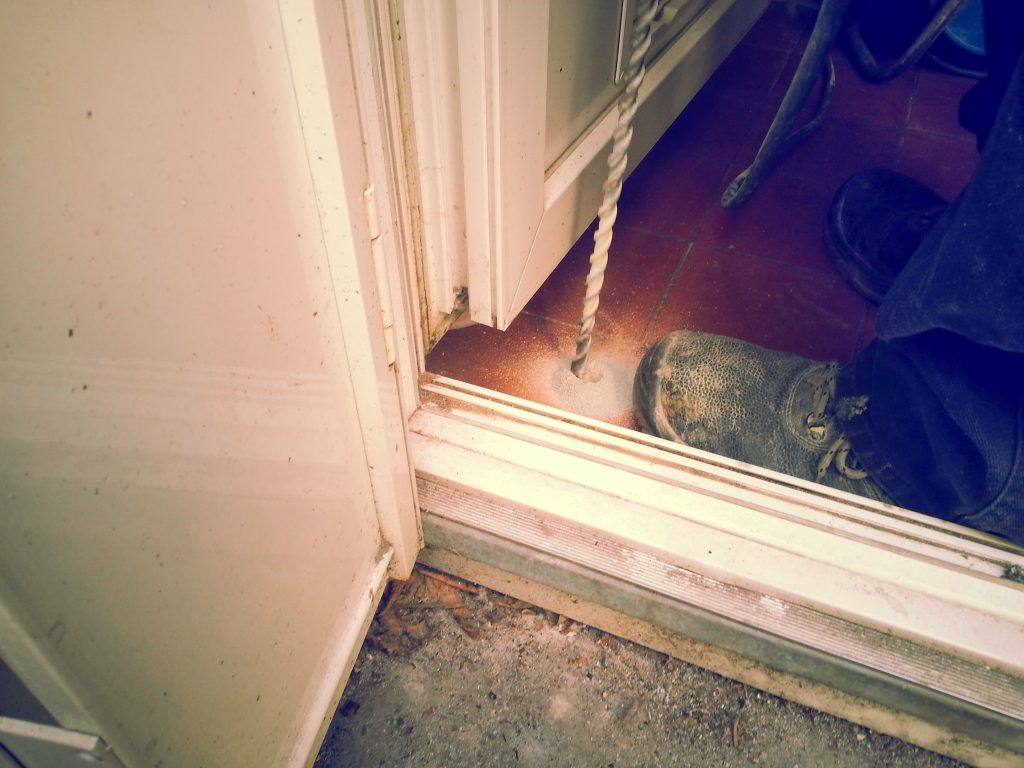

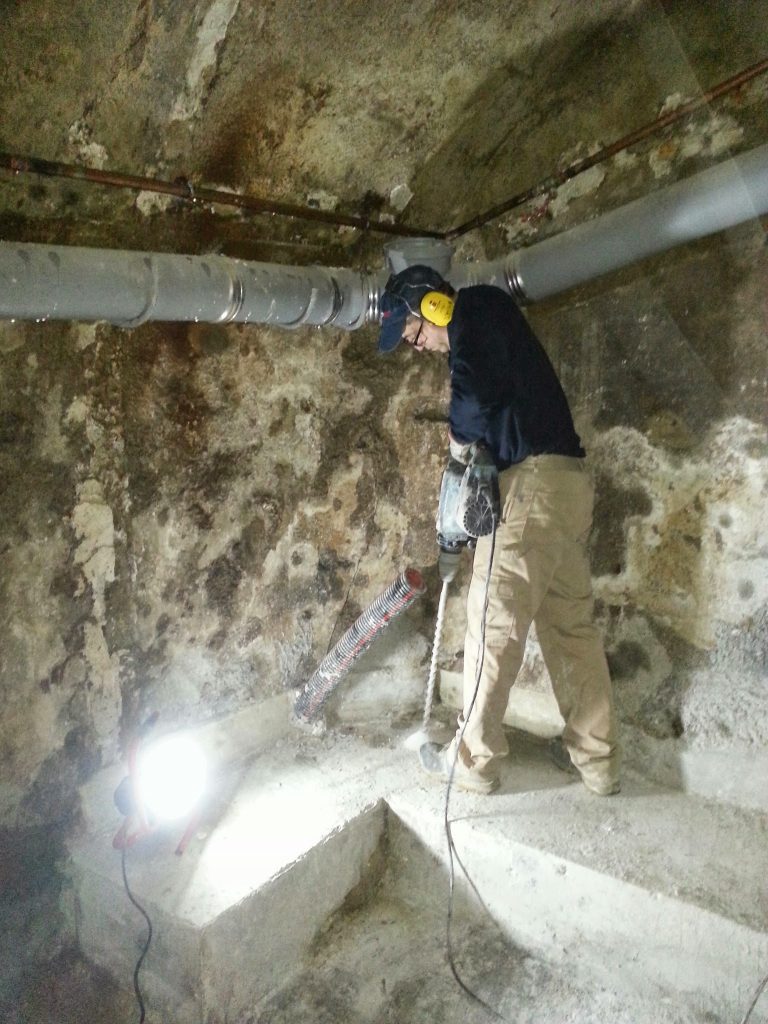

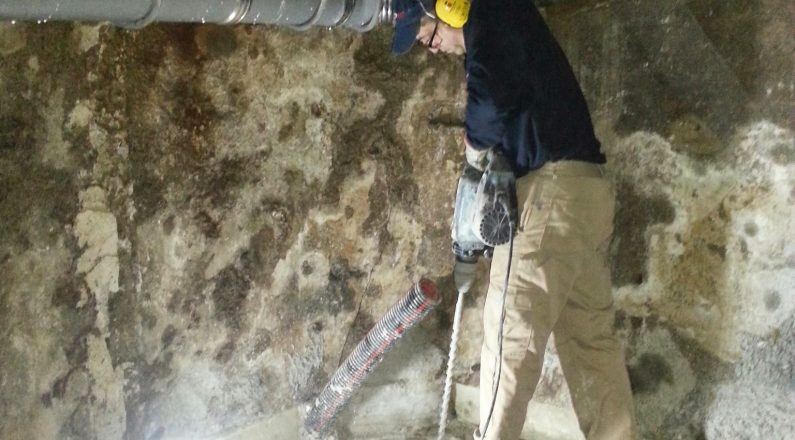

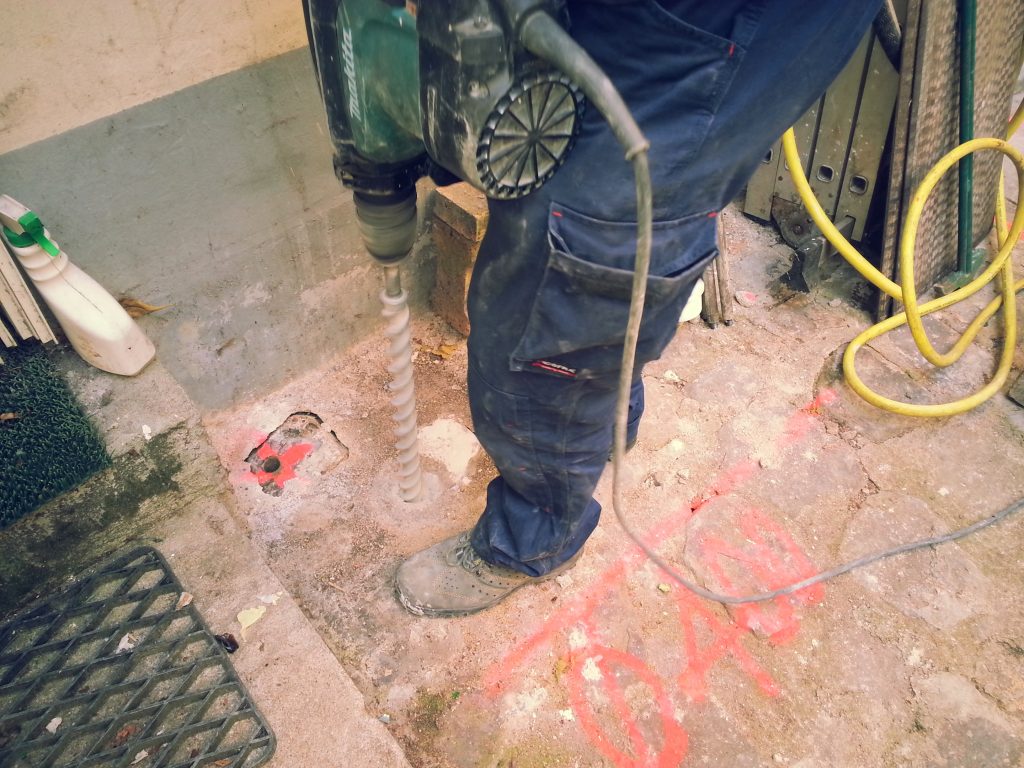

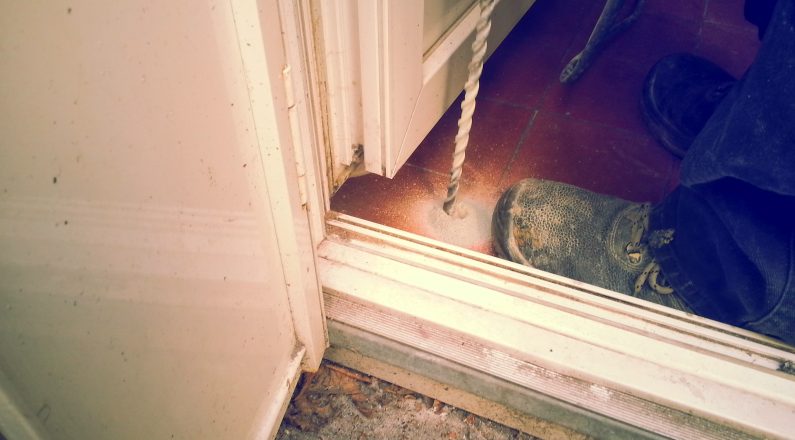

.: Phase d’injection
Sur la base de l’étude de sol, du croisement des données ERT et DPM30
– 3 niveaux d’injections sur 70,00 ml et jusqu’à -4,00 m/TN de profondeur;
– 7 niveaux d’injection sur 9,00 ml et jusqu’à -8,00 m/TN de profondeur.
.: Vérification de l’objectif mécanique (mission géotechnique G4)
Avis favorable de SOCOTEC suite à l’exécution d’une mission G4 avec essais pressiométriques.
